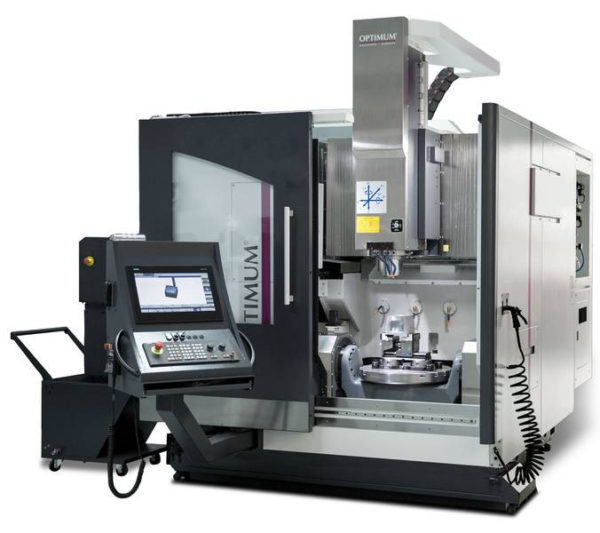

Frezarka CNC Optimum OPTImill FU 5-600 HSC 15 [3511382]*

Frezarka CNC Optimum OPTImill FU 5-600 HSC 15 [3511382]* kropka

Kategoria: Frezarki CNC
Cena netto:

983 400,00

Cena brutto:

1 209 582,00

ZAPYTAJ O PRODUKT

Przed dokonaniem zamówienia potwierdź dostępność

koszt transportu

(Cena w potwierdzeniu zamówienia nie uwzględnia kosztów transportu)

logo optimum

OPTImill FU 5-600 HSC 15 frezarka CNC Premium o zakresie prędkości obrotowej 15.000 min-1.

Opis:

  • 5-osiowe centrum obróbcze uniwersalne OPTIMUM Premium ze sterowaniem SIEMENS 840D sl
  • Ciężka konstrukcja
  • Wysoka wydajność
  • Prowadzenie precyzyjne liniowe we wszystkich osiach
  • Zmieniacz narzędzi dwu ramienny z 24 narzędziowym magazynkiem
  • Serwonapędy montowane we wszystkich trzech osiach
  • Wrzeciono osadzone w łożyskach precyzyjnych P5 i trwale nasmarowywane
  • System chłodzenia wrzeciona – 20 barów
  • System chłodzenia z wbudowanym zbiornikiem chłodziwa
  • Pistolet do czyszczenia
  • Oprogramowanie antykolizyjne
  • Automatyczne centralne smarowanie z minimalnym wyprzedzeniem
  • Złącze RJ45, port USB oraz złącze zasilania 230V
  • 2 lata gwarancji SIEMENS włącznie z:
    • Podłączenie pod dysk sieciowy
    • Symulacja 3-D
    • HMI- Przechowywanie danych użytkownika na karcie CF
    • Integralności bezpieczeństwa
    • Programowanie obróbki etapowej
    • Zastosowanie powierzchniowe
    • Cykl pomiarowy
    • Jednoczesny zapis

Informacje odnośnie wyposażenia:

  • Praca 5 osi jednocześnie
  • Siemens Safety Integrated – ustawienie przy otwartych drzwiach
  • Siemens SINUMERIK 840D sl

Wrzeciono:

  • Prędkość wrzeciona 15.000 min-1

Napęd centralny:

  • Oś Y

Automatyczny system zmiany narzędzi:

  • Dwu ramienny z 24 narzędziowym magazynkiem

Stół obrotowy:

  • Udźwig do 600 kg
  • Średnica 600 mm
  • Oś A: Przekładnia ślimakowa zapewnia wysoki moment obrotowy i doskonałą trwałość
  • Oś C: Zintegrowany silnik zapewnia wysoki moment obrotowy, dokładność i powtarzalność

Dane techniczne:

Podłączenie elektryczne: 400 V / 3 Ph ~50 Hz
 Pobór mocy: 70 kVA
 Silnik napędowy: 25 (S1) /35 kW (S6)
 Moment obrotowy silnika napędowego: 96 Nm
 Stożek wrzeciona: SK 40 DIN 69871
 Pompa chłodzenia- 3 szt. – Moc silnika: –
 Wydajność pompy chłodziwa: –
 Pojemność zbiornika systemu chłodzącego: –
 Średnica stołu obrotowego: 600 mm
 Obrót osi A: ± 120 °
 Obrót osi C: 360 °
 Maks. średnica frezu czołowego: –
 Maks. średnica frezu walcowego: –
 Powtarzalność: ± 0,004 mm
 Dokładność pozycjonowania: ± 0,008 mm
 Zmieniacz narzędzi: 32 narzędziowy
 Średnica narzędzia: 78 mm
 Długość narzędzia: 300 mm
 Waga narzędzia: 7 kg
 Czas zmiany narzędzia: 1,51 s
 Posuw osi X: 600 mm
 Posuw osi Y: 600 mm
 Posuw osi Z: 500 mm
 Obroty posuwu osi X,Y,Z: –
 Maks. prędkość osi A: 16,6 min¯¹
 Maks. prędkość osi C: 90 min¯¹
 Obroty posuwu osi X,Y,Z- Tryb szybki: 36.000 mm/min
 Moment obrotowy silnika Osi X: –
 Moment obrotowy silnika Osi Y: –
 Moment obrotowy silnika Osi Z: –
 Zakres prędkości: 15.000 min¯¹
 Odległość wrzeciono – stół: –
 Stół roboczy – długość x szerokość: –
 Rowek teowy – rozmiar / ilość / odległość: 14 mm / 7 / 75 mm
 Nośność stołu krzyżowego (maks.): 600 kg
 Zapotrzebowanie powietrza: –
 Przyłącze powietrza: 6 bar
 Długość x Szerokość x Wysokość: 3.015 mm x 4.440 x 3.000 mm
 Waga całkowita: 9.150 kg
