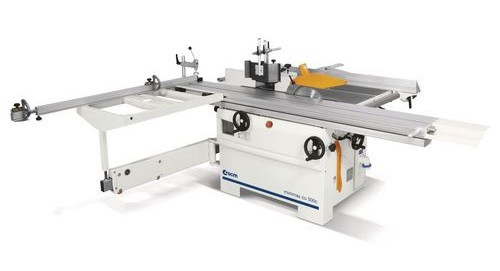

Maszyna wieloczynnościowa Holzkraft / SCM CU 300 Classic F 23 N Tersa [5500309]

Pobierz kartę katalogową w PDF

CU 300 Classic F 23 N Tersa – maszyna wieloczynnościowa. Dokładna i niezawodna w użyciu. Z anodowanym wózkiem aluminiowym o długości 2250 mm, stołem bocznym z suportem, przechylnym agregatem pilarki oraz sztywnym wrzecionem.

Opis:

• Do piłowania, frezowania, wyrównywania, strugania i opcjonalnie do wiercenia
• Nie skręcająca się stalowo-żeliwna konstrukcja
• Żeliwny stół maszyny, hartowany i oszlifowany
• Płynne prowadzenie aluminiowego wózka, z 10 letnią gwarancja na zużycie się szyn prowadzących
• Aluminiowa prowadnica teleskopowa z regulacją kąta i dwoma zaciskami
• Kombi przykładnica piły i frezarki z szybkim ustawianiem kąta 45°
• Max. pila-Ø 315 mm z opcjonalnym podcinakiem, wychylna 90-45°
• Poprzecznie ząbkowany stalowy walec wprowadzający dla równomiernego wprowadzania materiału
• Cztery prędkości frezowania, manualnie ustawiane
• Seryjnie z obrotami frezarki prawo / lewo stronnymi
• Trzy niezależne silniki dla każdego agregatu

Pilarka:

• Stół roboczy wykonany z użebrowanego żeliwa szarego oraz spawany korpus zapewniające optymalną stabilność pracy bez wibracji.
• Agregat piły  gwarantujący najwyższa precyzję i stabilność pracy.
• Aluminiowy, anodowany wózek przesuwny 2310 mm.
• Stół boczny z suportem ułatwiający pracę z dużymi elementami.
• Średnica piły 315 mm, wysokość cięcia do 100 mm.
• Agregat pilarki przechylny 90° – 45°.

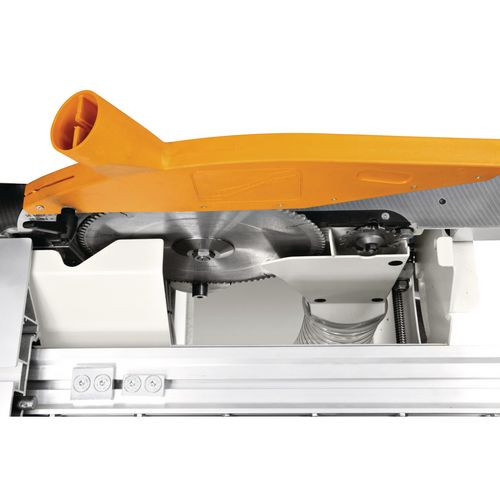

• W komplecie osłona tarczy piły na ramieniu z króćcem odciągowym Ø60 mm .
• Liniał do cięcia poprzecznego 2660 mm z wysunięciem teleskopowym i 2 ogranicznikami.
• W komplecie docisk mimośrodowy.
• Silniki o mocy 5,0 kW

Agregat piły:

• Niezwykle wytrzymała i sztywna konstrukcja gwarantuje precyzyjne cięcie.
• Z żeliwa szarego.
• Ustawiana wysokość i przechyłu do 45 stopni.

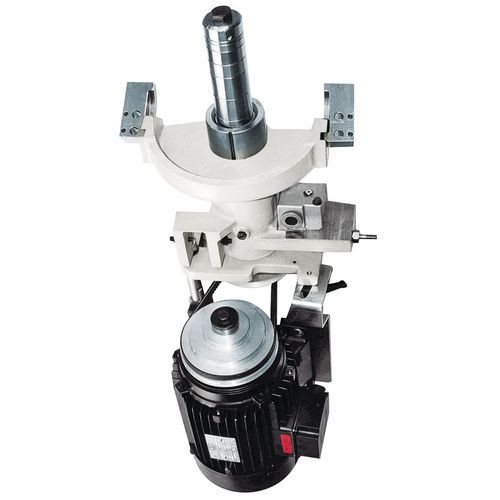

Frezarka:

• Stabilna stalowo żeliwna konstrukcja.
• Stałe wrzeciono Ø 30 mm.
• Agregat regulowany na wysokość – manualnie.
• 3 prędkości wrzeciona: 3500-7000-10000 obr/min.
• Wrzeciono prawo-lewo obrotowe.
• Agregat wykonany z żeliwa szarego zawieszony bezpośrednio do stołu.
• Z króćcem odciągowym poniżej stołu dla lepszego odpylania.
• Solidny i precyzyjny stół roboczy.
• Wózek jezdny do wykonywania czopów, widlic itp.
• Liniał poprzeczny z 2 ogranicznikami na stole bocznym.
• Łatwa zmiana prędkości obrotowej.
• W standardzie z osłoną do frezowania krzywoliniowego.
• W standardzie z dociskiem mimośrodowym.
• W standardzie z liniałem poprzecznym regulowanym pod kątem z teleskopowym wysunięciem.
• Aluminiowe anodowane prowadnice dla większej precyzji.
• Silnik o mocy 5,0 kW

Osłona frezarki

• Ciężka profesjonalna osłona.
• Z aluminiowymi płytami prowadzącymi w standardzie.
• Regulacja osłony z pozycji operatora stojąc przodem do maszyny.

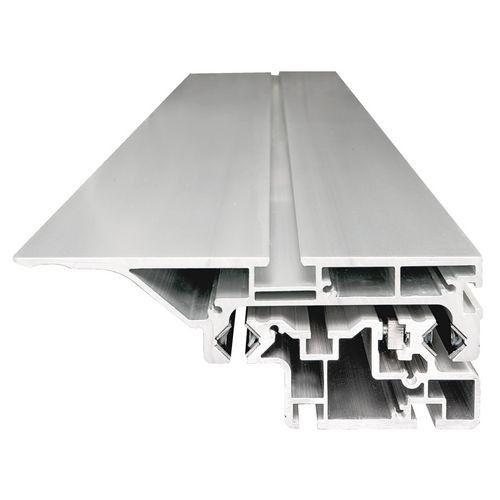

Wózek aluminiowy

• Niezawodny i precyzyjny kulkowy system prowadzenia wózka przesuwnego.
• Aluminiowy wózek jezdny i podstawa wielokomorowa
• Szerokość wózka – 270 mm.
• Stalowe utwardzane i szlifowane prowadnice.
• 10 lat gwarancji na zużycie prowadnic Holzkraft dla CU 300 classic F 23 N
• Ograniczona możliwość osadzania się pyłu drzewnego dzięki minimalnym punktom styku kulki z prowadnicą.
• Płynne i ciche prowadzenie wózka przesuwnego.
• W komplecie dodatkowy uchwyt do przesuwania wózka jezdnego.

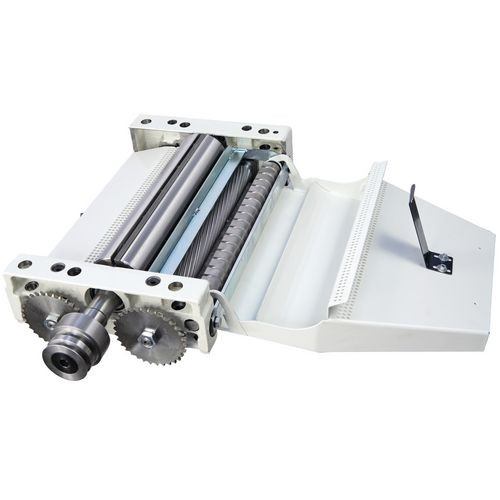

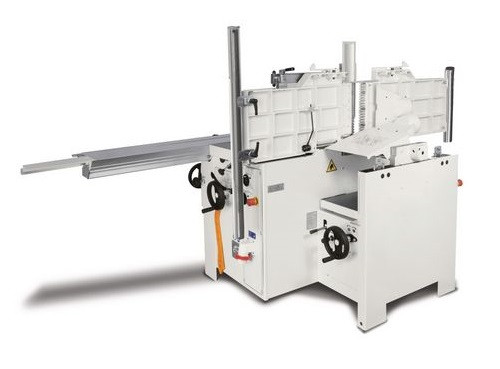

Wyrówniarko-grubiarka

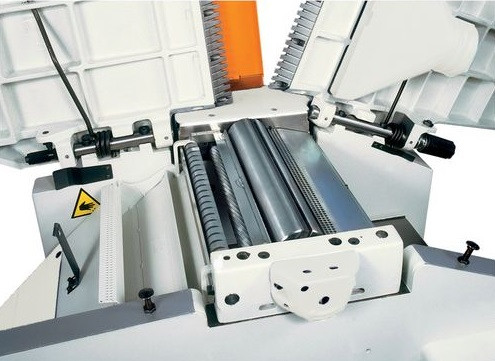

• Wał nożowy TERSA – szybka wymiana noży w ciągu kilkudziesięciu sekund:

• Brak konieczności ustawiania noży.
• Wał strugarki z 3 ostrzami zapewniający optymalne wyniki strugania.
• Długie i precyzyjne stoły robocze wyrówniarki (1510 mm).

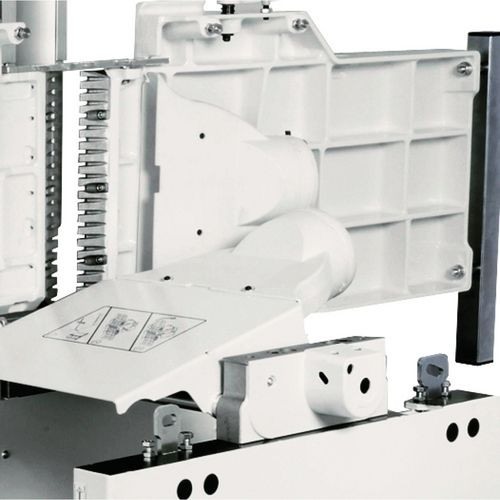

• Łatwe podnoszenie stołów dzięki sprężynom pomocniczym.
• Stoły robocze żeliwne, użebrowane zapewniające stabilną pracę bez wibracji.
• Podnoszenie stołu grubiarki ręczne za pomocą pokrętła ze wskaźnikiem.
• Młoteczki zabezpieczające przed odrzutem elementu.
• Wał wciągający stalowy spiralnie ryflowany dla optymalnego posuwu elementu.
• Silnik o dużej mocy 5,0 kW
• Konstrukcja wykonana z grubej blachy stalowej.

Zakres dostawy:

• Aluminiowy wózek jezdny
• Osłona do frezowania po łuku
• Wał nożowy TERSA
• Osłona frezarki z aluminiowymi liniałami przykładnicy
• Przykładnica poprzeczna z 2 ogranicznikami
• Docisk mimośrodowy

Dane techniczne:

Wał TERSA:

• Brak śrub regulacyjnych.
• Wymiana noża w kilka sekund.
• Automatyczne ustawianie noży – system samoblokujący.
• Bardzo cicha praca.
• Doskonałe wyniki strugania!

Dostawa obejmuje:

• kombinowana przykładnica równoległa
• osłona do krzywoliniowych
• wózek z anodyzowanego aluminium
• aluminiowa przykładnica szczękowa
• ograniczniki dociskowe
• docisk mimośrodowy

Agregat z piłą podcinającą za dopłatą 1050 zł.

Wyposażenie dodatkowe (dostępne tylko przy zamówieniu urządzenia):

– Suport wiertarski z uchwytem Wescott 0 – 16 mm [551 0379]
– Wychylne ramię do posuwu [551 0511]
– Wał spiralny do CU 300 classic 15 x 15 x 2,5 mm 300 mm (48 noży) [551 0332]

Wyposażenie dodatkowe:

– Nóż strugarski TERSA 300 mm standard (3 szt.) [527 0300]
– Nóż strugarski TERSA 300 mm HSS (3 szt.) [527 1301]
– Nóż do wału spiralnego 15 x 15 x 2,5 mm [551 4127]
– Agregat podcinacza z tarczą Ø 80 mm [551 0311]
– Zestaw wierteł dłutujących, lewoobrotowych 5-częściowy [533 3681]
– Przykładnica poprzeczna regulowana pod kątem [551 0362]
– Mechanizm jezdny c 30 [551 0031]
– Stół do czopowania z osłoną do średnicy narzędzia 275 mm [551 0375]
