Wiertarko frezarka OptiMill MB 4 [3338451]

Wiertarko frezarka OptiMill MB 4 [3338451]

Kategoria: Wiertarko - frezarki stołowe do metalu, wielofunkcyjne
Cena netto:

12 881,05

Cena brutto:

15 843,69

ZAPYTAJ O PRODUKT

Przed dokonaniem zamówienia potwierdź dostępność

koszt transportu

(Cena w potwierdzeniu zamówienia nie uwzględnia kosztów transportu)

logo optimum

Pobierz kartę katalogową w PDF

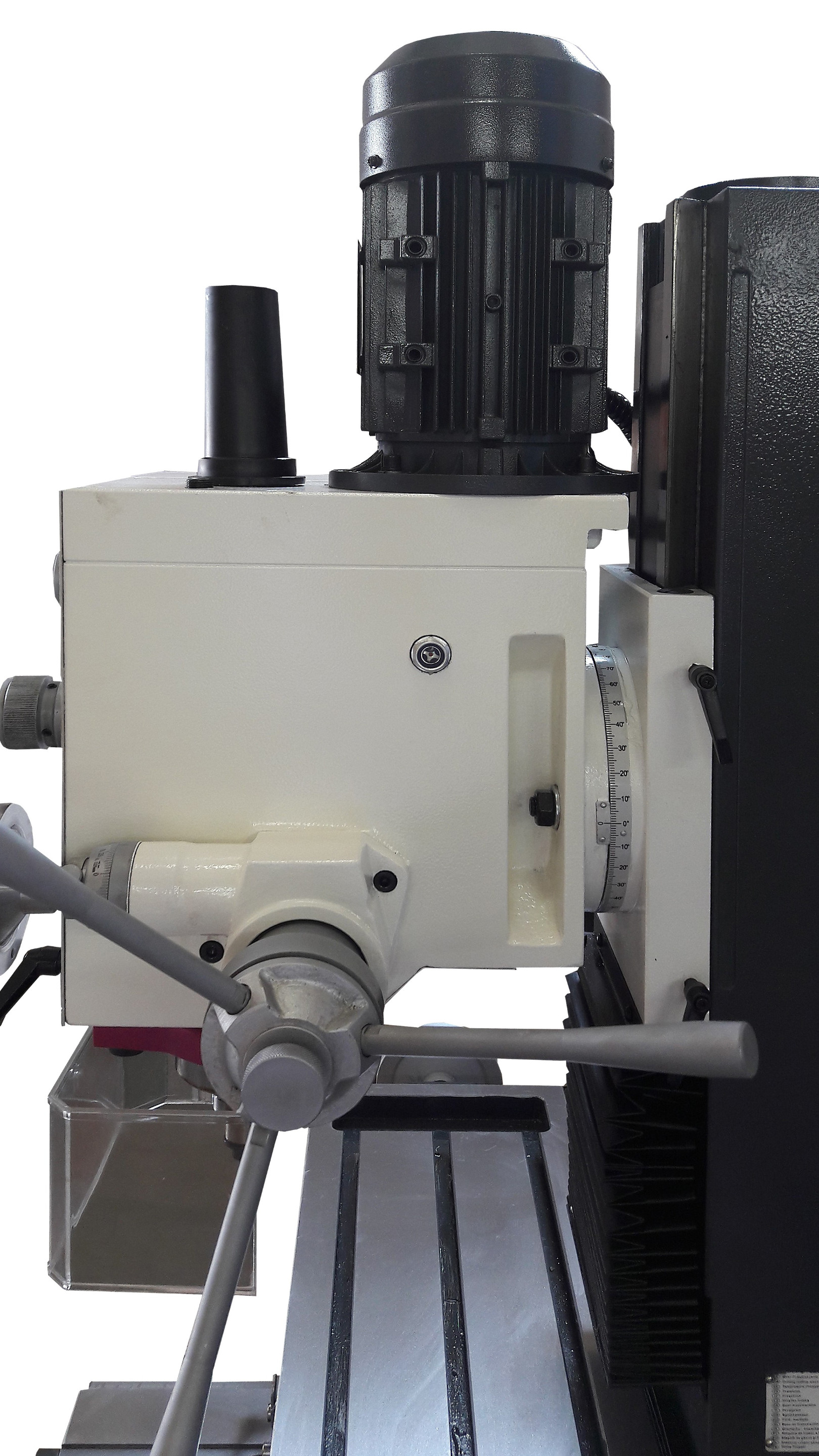

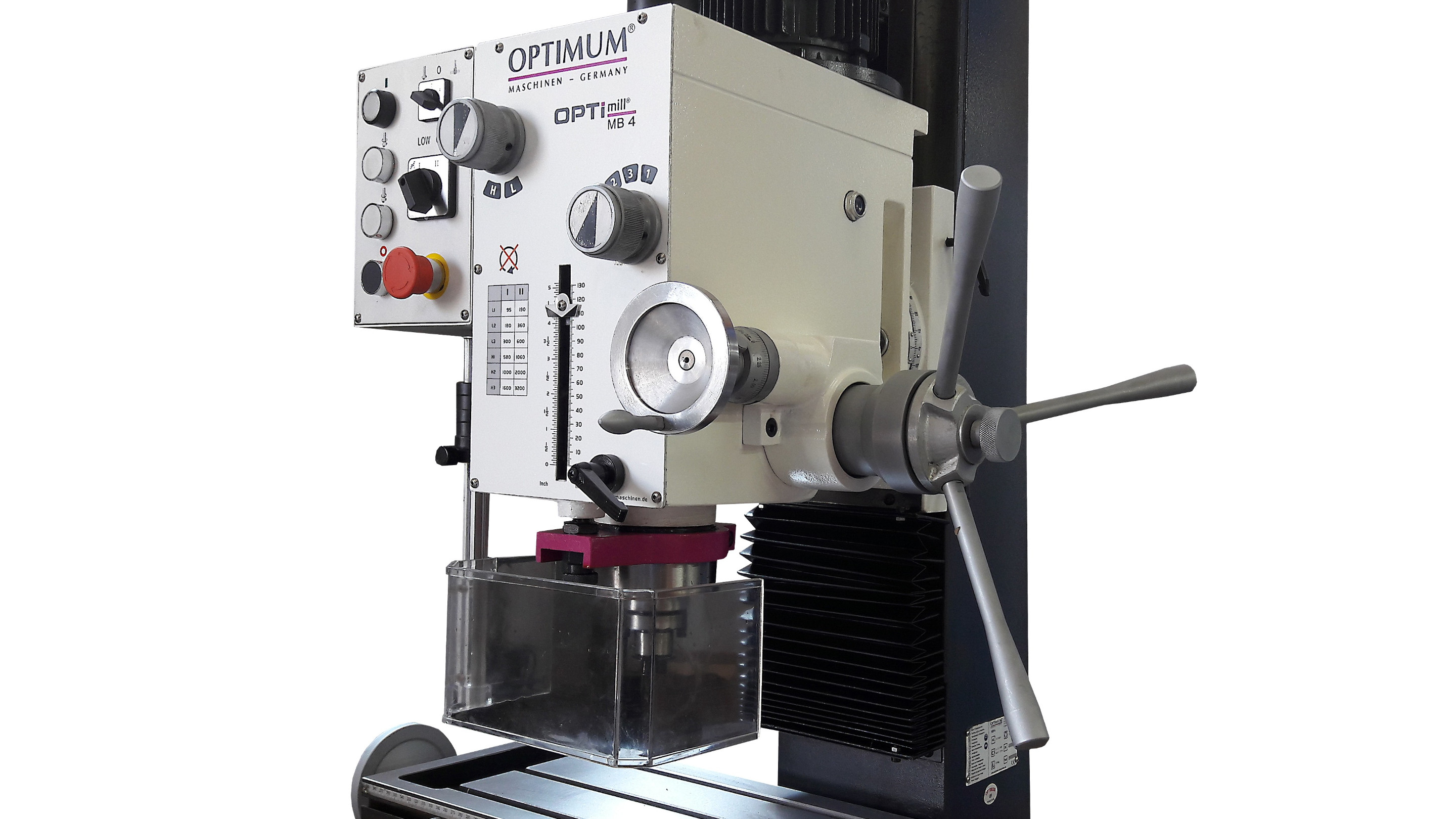

OptiMill MB 4
– Stabilna wiertarko frezarka z regulacją 12 różnych prędkości za pomocą przekładni mechanicznej
.

Przekonujące argumenty: jakość, cena, wydajność.

Opis:

  • Ciężka, masywna wersja żeliwna
  • Duża płynność pracy dzięki szlifowanym kołom zębatym przekładni zanurzonym w oleju
  • Duży zakres prędkości obrotowej 95 – 3.200 min-1 dzięki 12 przełączanym prędkościom za pomocą przekładni zębatej
  • Tryb pracy “gwintowanie” – automatyczna zmiana obrotów przy zadanej głębokości
  • Dwustopniowy silnik elektryczny
  • Głowica wychylna o ± 60°
  • Regulowane listwy klinowe
  • Mechaniczny ogranicznik głębokości wiercenia
  • Przeniesienie napędu z silnika na wrzeciono za pomocą trwałej przekładni zębatej

Tryb pracy “gwintowanie”:

  • Silnik jest włączany przez przesunięcie dźwigni tulei w dół
  • Z chwilą osiągnięcia ustawionej głębokości następuje odwrócenie kierunku obrotów wrzeciona
  • Wiertło gwintujące wykręca się z powrotem z półwyrobu
  • Kiedy tuleja wsunie się całkowicie aż do punktu przełączającego, obroty wrzeciona zostaną zatrzymane

Zakres dostawy:

  • Adapter MK4 / MK3
  • Śruba M16 do mocowania oprawki we wrzecionie
  • Narzędzia do obsługi

Urządzenie bez podstawy !!!


Dane maszyny
Napięcie elektryczne:400 V / 3 Ph ~50 Hz
Moc silnika napędu wrzeciona:1,1 / 1,5 kW
Wydajność wiercenia-frezowania
Średnica wiercenia w stali (S235JR):Ø 32 mm
Średnica wiercenia ciągłego w stali (S235JR):Ø 28 mm
Maks. średnica głowicy frezarskiej:Ø 63 mm
Maks. średnica freza trzpieniowego:Ø 28 mm
Mocowanie wrzeciona
Wysuw tulei wrzeciona:120 mm
Mocowanie we wrzecionie:MK 4
Średnica tulei wysuwnej:75 mm
Odległość wrzeciona od kolumny:275 mm
Głowica wiertarsko-frezarska
Zakres prędkości obrotowych wrzeciona:95 – 3.200 min-1
Stopnie przekładni:2 x 6 Stopni
Zakres wychylenia:± 600
Stół krzyżowy
Długość stołu:800 mm
Szerokość stołu:240 mm
Odstęp wrzeciono – stół krzyżowy:460 mm
Szerokość rowka teowego / rozstaw:14 mm / 63 mm
Maksymalne przesuwy
Oś X:450 mm
Oś Y:195 mm
Oś Z:430 mm
Wymiary
Długość:1 155 mm
Szerokość:775 mm
Maks. Wysokość:1 420 mm
Ciężar całkowity:320 kg

Wyposażenie dodatkowe:

Uchwyt wiertarski Optimum B16; 1-8 mm [3050608]
Uchwyt wiertarski Optimum B16; 1-10 mm [3050610]
Uchwyt wiertarski szybkomocujący DKC13 1-13 mm [3050632]
Uchwyt wiertarski szybkomocujący DKC16 1-16 mm [3050633]

Uchwyt gwintujący MK 4; M3 – M12 z sześcioma nakładkami [3050709]
Uchwyt gwintujący MK 4; M8 – M18 [3050710]
Uchwyt mocujący WPS-1 40 – 50 mm [3354261]
Uchwyt mocujący WPS-3 [3354263]

Oprawki ER 32 (zestaw 18 szt.) [3441122]
Narzędzia mocujące SPW 12 (zestaw 58 szt.) [3352017]
Frezy z powłoką węglikową 3-12 mm (zestaw 18 szt.) [3352118]
Frezy 4-8 mm (zestaw 9 szt.) [3352116]
Frezy HSS zestaw 20 szt. [3352255]
Frezy HSS zestaw 12 szt. [3352250]
Podstawa 650 x 550 x 750 mm [3353014]
Głowica do kopiowania i frezowania MK4 [3350214]
Wytaczadło MT 4 [3352125]
Tuleje zaciskowe z uchwytem MK 4 / ER 32 – M16 (zestaw 18 szt.) [3352094]
Tuleja redukcyjna MT 4 – MT 3 / M16 [3350314]

T – nakrętka M 12 / 14 mm [3353025]
Trzpień mocujący uchwytu wiertarskiego – stożek zewnętrzny MK 4 [3350304]
Wiertła HSS 1 – 13 mm (zestaw 25 szt.) [3201010]
Wiertła spiralne HSS-CO 5% (zestaw 41-części) [3201021]

System chłodzenia uniwersalny KME1 (230 V) [3351999]
Wężyki do chłodziwa na podstawie magnetycznej KMS 2 [3356660]
Wężyki do chłodziwa na podstawie magnesowej MMC1 [3356663]
Wibroizolator poziomujący SE 1 [3381012]

Podkładki równoległe 13-41 mm Optimum (zestaw 20 szt.) [3354001]
Podkładki równoległe BT 40 [3536191]
Przystawka kątowa 90° [3385052]
Podstawka pryzmowo-kątowa WP 30 [3352195]
Stół obrotowy poziomy/pionowy uniwersalny RT 100 [3356110]
Stół obrotowy poziomy/pionowy uniwersalny RT 150 [3356150]

Stół obrotowy poziomy/pionowy z uchwytem 3 szczękowym RTE 165 [3356365]
Stół obrotowy poziomy/pionowy z uchwytem 3 szczękowym RTU 165 [3354165]
Imadło precyzyjne maszynowe Optimum FMS 100 [3354100]
Imadło precyzyjne maszynowe Optimum FMSN 125 [3354120]
Imadło precyzyjne FMS 125 (powierzchnie prowadnic hartowane i szlifowane, hartowane i szlifowane szczęki, wymienne, możliwość obrotu 360° na podstawie) [3354125]
Imadło trójosiowe Optimum ZAS 50 [3354170]
Imadło trójosiowe Optimum MV3-75 [3354175]
Imadło trójosiowe Optimum DAS 100 [3355500]
Imadło precyzyjne maszynowe ze wspomaganiem hydraulicznym Optimum HMS 100 [3355100]
Imadło modułowe maszynowe VMQ 100 [3354181]
“Czujnik” krawędziowy [3351171]
Posuw stołu frezującego V 99S [3352021]
Zestaw montażowy V 99S, oś X [3352035]

Docisk 14 mm/ M 12 (2 szt) [3352031]
Konik o nastawianej wysokości RST 1 (97-101 mm) [3356155]
Śruba poziomująca z tłumikiem drgań SE 55 [3352981]
