Szlifierka do płaszczyzn Metallkraft FSM 3060 [3933060]

Pobierz kartę katalogową w PDF

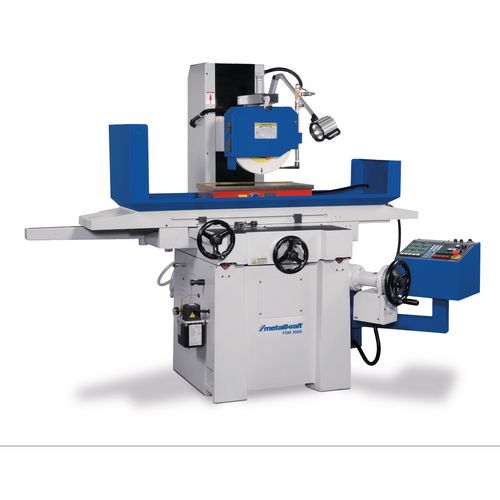

FSM 3060 – szlifierka do płaszczyzn z płytą mocującą w rozmiarze 300 x 600 mm, max odległością wrzeciona od stołu 500 mm oraz z wrzecionem o obrotach 1450 obr/min. Z  panelem sterującym NC.

Opis:

• Do precyzyjnego szlifowania powierzchni w sektorze przemysłowym
• Maksymalna sztywność i stabilność dzięki wolnej od naprężeń wypalanej i hartowanej konstrukcji żeliwnej – gwarancją najwyższej precyzji
• Płyta elektromaganetyczna do mocowania elementu (wraz z automatyczną funkcją rozmagnesowywania)
• Wysokiej jakości wrzeciono z precyzyjnym łożyskowaniem na łożyskach wałeczkowo-stożkowych (dokładność ruchu obrotowego 2 µm)
• Prowadnice pokryte środkiem „Turcite-B“ gwarantują równomierny, wolny o tarcia ruch i najwyższą precyzję
• Automatyczne centralne smarowanie wszystkich prowadnic i wrzecion
• Sterowany komputerowo, programowalny posuw w pionie z szybkim przesuwem do elementu i podczas ruchu powrotnego do pozycji wyjściowej
• Oświetlenie halogenowe z zabezpieczeniem IP65
• Drugi kołnierz do mocowania tarczy szlifującej

 Zakres dostawy:

• Elektro-magnetyczna płyta mocująca
• Kołnierz tarczy szlifującej
• Funkcja automatycznego rozmagnesowywania
• Tarcza szlifująca
• Trzpień do wyważania
• Oprzyrządowanie zapewniające równoległość szlifowania
• Stopy poziomujące
• Narzędzia do obsługi
• Lampka halogenowa (IP65)
• System chłodzenia

Dostępne różne cykle szlifowania.

Modele z serii FSM są wyposażone w automatyczną kontrolę posuwu. Posuw ściernicy może być indywidualnie skonfigurowany w celu dopasowania do obrabianego przedmiotu. Całkowity wymiar szlifowania jest podzielony na szybkie i spokojne etapy ruchu posuwu. Etapy posuwu stopniowane są w rozdzielczości do 0,001 mm w zależności od potrzeb.

Film prezentujący urządzenie w wersji FSM 2550:

Wyposażenie opcjonalne (dostępne WYŁĄCZNIE przy zamówieniu maszyny):

– Elektromagnetyczna płyta mocująca 300 x 600 mm [3939101]
– Panel sterujący NC [3939102]
– Automatyczna regulacja posuwu poprzecznego [3939103]
– Śruby kulowe posuwu poprzecznego [3939104]
– Precyzyjna regulacja posuwu poprzecznego [3939105]
– Precyzyjna regulacja posuwu pionowego [3939106]
– Szybki przesuw w pionie do FSM 3060 [3939107]
– Tylna osłona przed odpryskami [3939108]
– Przednia wraz z boczną osłoną przed odpryskami [3939109]
– Kompletna osłona przed odpryskami [3939116]
– Jednostka równoważąca [3939117]

Wyposażenie dodatkowe:

– Odciąg z układem chłodzącym [3939111]
– Separator magnetyczny z układem chłodzenia [3939112]
– Automatyczny filtr z układem chłodzenia [3939113]
– Automatyczny filtr z separatorem magnetycznym oraz układem chłodzenia [3939114]
– Tarcza mocująca ściernicę [3939115]
– Prostowacz kątów [3939118]
– Wyrównywarka promieniowa [3939119]
– Imadło [3939120]
– Imadło sinusowe [393 9121]
– Tarcza szlifierska do materiałów niehartowanych i hartowanych 355 x 38 x 127 mm [3939310]
– Tarcza szlifierska do materiałów dużej twardości oraz hartowanych 355 x 38 x 127 mm [3939311]
– Tarcza szlifierska do materiałów nieżelaznych i nawęglanych 355 x 38 x 127 mm [3939312]
– Tarcza szlifierska CBN [3939315]
– Tarcza szlifierska diamentowa dla materiałów nawęglanych oraz ceramicznych [3939316]
