Wiertarka uniwersalna CNC Holzkraft Startech cn v [5509010]
135 669,00 zł
166 872,87 zł
Przed dokonaniem zamówienia potwierdź dostępność
(Cena w potwierdzeniu zamówienia nie uwzględnia kosztów transportu)
Pobierz kartę katalogową w PDF
Startech cn v – wiertarka uniwersalna CNC.
Startech cn v jest nową uniwersalną wiertarką i odcinarką piłową o sterowaniu numerycznym ze stołem roboczym bramowym stałym i ruchomym detalem, przeznaczoną do obróbki:
- Pionowe wiercenie na powierzchni płyty
- Wiercenie poziome ze wszystkich czterech stron
- Cięcie zintegrowaną piłą w kierunku “X”
Opis:
- Kraj pochodzenia to Włochy

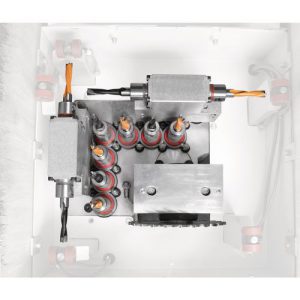

- Jedna głowica wytaczarska z siedmioma pionowymi, czterema poziomymi wrzecionami i zespołem do rowkowania

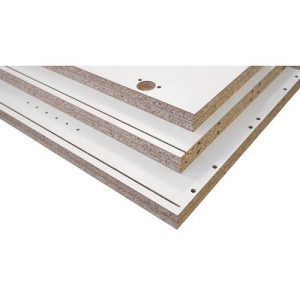

- Do otworów w górnej części płyty i ze wszystkich czterech stron obrabianego przedmiotu, a także do rowków w kierunku X
- Rowki Otwory w stole roboczym z żywicy fenolowej

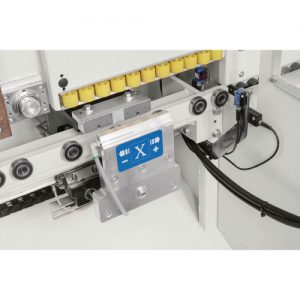

- Ruchy przedmiotu obrabianego w kierunku X / Y i Z odbywają się na liniowych prowadnicach pryzmatycznych

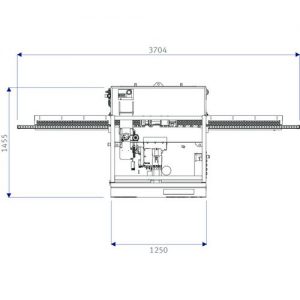

- Kompaktowe wymiary zewnętrzne
- Zawiera sterowanie CNC przenośnika rolkowego i aplikatora krawędzi

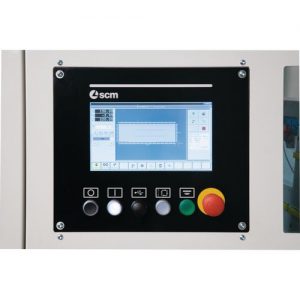

- Duży 10-calowy ekran dotykowy
- Możliwość programowania za pomocą komputera PC
- Import programów CNC za pośrednictwem klucza US
- Automatyczna optymalizacja operacji wiertniczych
- Możliwe przesunięcie płyty zerowej
Zakres dostawy:
- Przenośnik rolkowy do podawania i wyładowywania przedmiotu obrabianego
- Skrobak do krawędzi
- Oś Y siły druku do obróbki twardych materiałów
Wyposażenie:
- Czujnik do kalibracji płytki po przeciwnej stronie:
Urządzenie do odczytu wymiaru płyty w X i automatycznej kompensacji wszelkich rozbieżności 4
- Zwiększony docisk w osi Z:
Uwaga: zalecane do obróbki twardego materiału
Dane techniczne:
| Osie: | |
| Maksymalne wymiary obrabianej płyty X-Y-Z: | 3000 x 900 x 50 mm |
| Minimalne wymiary obrabianej płyty X-Y-Z: | 300 x 90 x 10 mm |
| Maksymalna prędkość osi X-Y: | 20 m/min |
| Głowica wiertarska: | |
| Wrzeciona (oś X): | 2 (1+1) |
| Wrzeciona (oś Y): | 2 (1+1) |
| Wrzeciona (oś Z): | 7 (4X-4Y z których jeden wspólny) |
| Piła zintegrowana stała, z cięciem w kierunku: | X |
| Średnica piły: | 125 mm |
| Grubość piły: | 6 mm |
| Moc silnika: | 2,2 kW |
| Prędkość obrotu wrzecion: | 4460 obr/min |
| Prędkość obrotu piły: | 5700 obr/min |
| Przyłącze: | 380 / 400 (50 / 60) V (Hz) |
| Minimalna moc zainstalowana: | 4,5 KVA |
| Ciśnienie robocze: | 6,5 bar |
| Zużycie sprężonego powietrza: | 90 ml/min |
| Zapotrzebowanie odciągu: | 820 m3/h |
| Prędkość przepływu: | 20 m/sec |
| Średnica króćca odciągu: | 120 mm |
Film prezentujący maszynę:
Wyposażenie dodatkowe:
– Oprogramowanie interfejsu użytkownika Maestro CNC [5519002]
– Klawiatura sprzętowa Qwerty [5519003]
– Czytnik kodów kreskowych bezprzewodowy [5519004]
– Zestaw startowy do wiertarek Startech [5519010]
Wyposażenie opcjonalne (dostępne wyłącznie przy zamawianiu nowego urządzenia):
– Wentylator chłodzący skrzynkę rozdzielczą [5519000]
– Smarowanie automatyczne [5519001]
