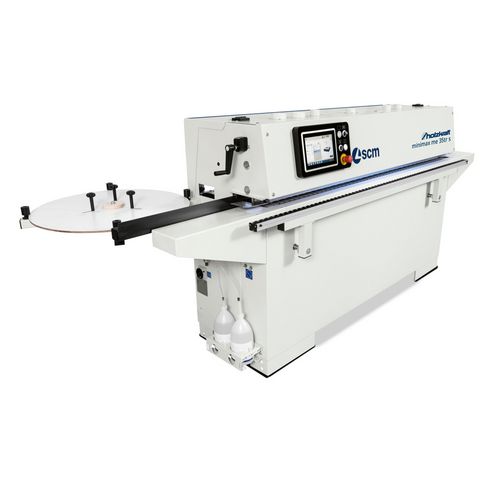

Okleiniarka Holzkraft / SCM minimax me 35 tr s a [5507237]

Pobierz kartę katalogową w PDF

me 35 tr s a – okleiniarka dla obrzeży z tworzyw sztucznych 0,4 – 3 mm, oraz doklejek drewnianych do 5 mm, do elementów o grubości 8 – 50 mm.

Opis:

• TOP-Wyposażenie zapewniająca wysoką wydajność przy minimalnym zapotrzebowaniu na miejsce
• Intuicyjna obsługa za pomocą sterowania „Eye-S“ i 10-calowego ekranu dotykowego
• HMI Maestro Active Edge XGraficzne przedstawienie wszystkich agregatów obróbczych i ich stanu pracy
• Graficzna symulacja obróbek
• Sterowanie wszystkimi agregatami obróbczymi
• Regulacja temperatury okleiniarki
• Funkcje asystujące w ustawieniu maszyny zgodnie z programem obróbki
• Diagnostyka błędów dla szybkiego usuwania prostych awarii
• Statystyki parametrów obróbki
• Port USB
• Przygotowanie do połączenia sieciowego
• Przygotowanie pod Industry 4.0 z protokołem przesyłania danych API
• Doskonały dostęp do agregatów obróbczych dzięki dużej osłonie zapewniającej ochronę i redukcję hałasu
• Konstrukcja jednoblokowa ze stali zapewnia wysoką stabilność i sztywność maszyny
• Automatyczne pozycjonowanie agregatów po zmianie grubości płyt
• Transport elementów realizowany za pomocą łańcucha z segmentowym pasem posuwu

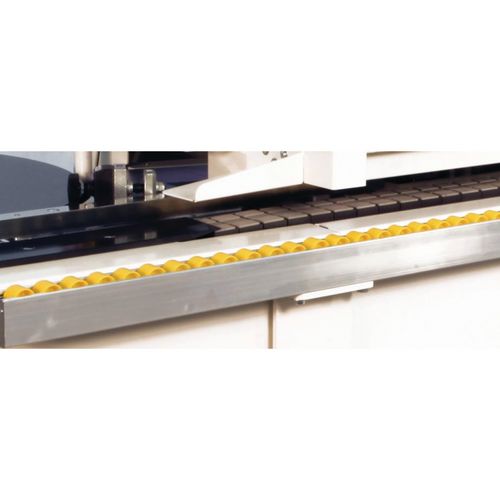

• Wysuwana podpora z rolkami prowadzącymi
• Regulacja grubości zbioru frezów wstępnych za pomocą płyt dystansowych
• Zaokrąglanie naroży


Wyposażenie:

• Talerz na obrzeże o średnicy 730 mm
• Agregat natrysku środka antyadhezyjnego
• Agregat wstępnego frezowania: 2 głowice diamentowe

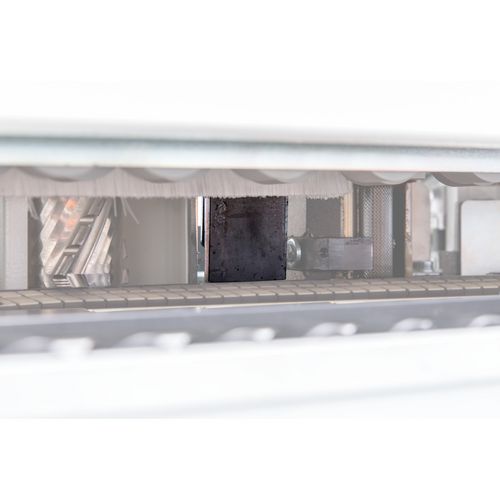

• Podgrzewanie krawędzi elementu: ceramiczna lampa na podczerwień
• Zespół klejowy
• Wymienny zbiornik klejowy
• Agregat obcinająco-zaokrąglający
• Agregat frezujący nadmiar obrzeża: elektropneumatyczny
• Agregat cykliny promieniowe: jednostka zasilająca z numerycznym wskaźnikiem położenia – elektropneumatyczny
• Agregat cykliny klejowej: elektropneumatyczny
• Agregat polerski

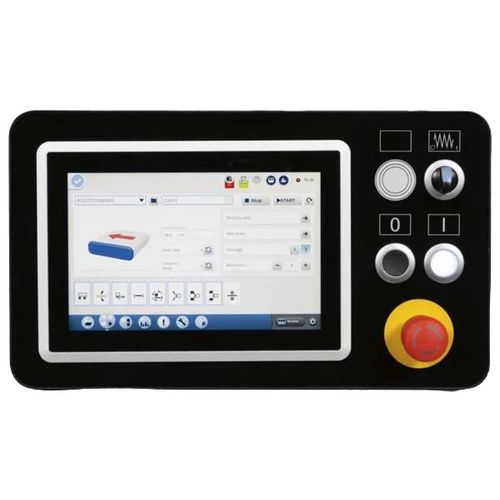

Pulpit sterujący – 10“ ekran dotykowy

• Optymalne zarządzanie maszyną za pomocą Maestro active edge
• Łatwa obsługa
• Graficzne przedstawienie wszystkich funkcji maszyny

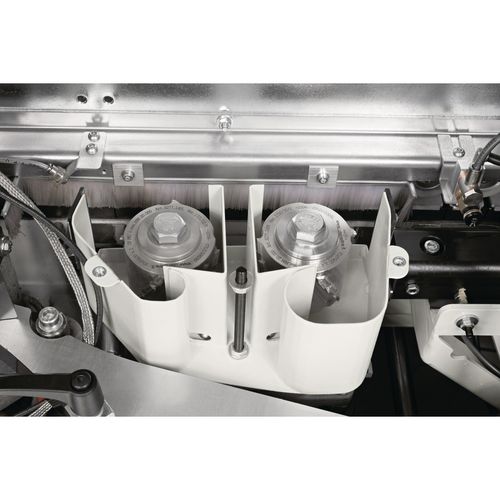

Agregat wstępnego frezowania

• Dwa frezy z diamentowymi ostrzami

Magazynek na doklejki

• Do automatycznego podawania doklejek drewnianych
• Doklejki drewniane są automatycznie ładowane i synchronizowane z posuwem elementu (nie dotyczy me 35 tr s)

Zespół klejowy

• Klej jest szybko i równomiernie podgrzewany za pomocą grzałek, które znajdują się zarówno w zbiorniku jak i w wałku do nakładania kleju
• Automatyczna redukcja temperatury podczas dłuższego bezczynnego stanu maszyny
• Zbiornik na klej z powłoką teflonową dla łatwiejszego czyszczenia i wymiany kleju
• Urządzenie do odzyskiwania nieużytego kleju
• Automatyczne smarowanie zbiornika na klej

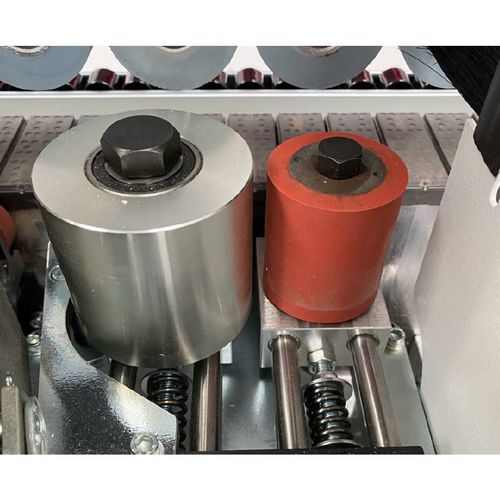

Udoskonalony zespół dociskowy dla lepszej jakości spoin

• Duża metalowa, sprężynowana rolka pozwala na szybsze odprowadzanie ciepła dzięki czemu klej szybciej się utwardza
• Mniejsza gumowa rolka doskonale przylega do krawędzi elementu, dociskając go równomiernie na całej powierzchni

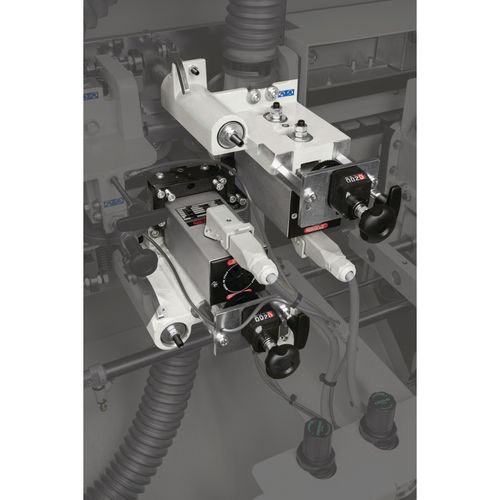

Agregat frezujący nadmiar obrzeża

• Wyposażony w rolkowe kopiały pionowe i poziome dla optymalnego ustawienia narzędzia
• Wyposażony w frez Ø55,3mm do obróbki na prosto obrzeża do 5mm jak i zaokrąglonych krawędzi R=2 mm
• Szybkie i precyzyjne ustawianie za pomocą pokręteł z wskaźnikami cyfrowymi

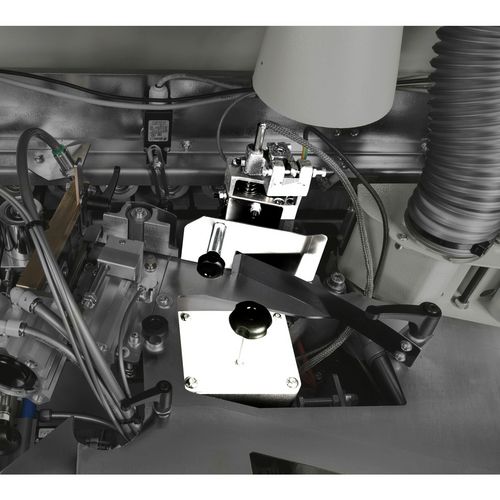

Agregat zaokrąglający (me 35 tr s)

• Docinanie i zaokrąglanie narożników za pomocą jednego agregatu, w jednym procesie obróbczym
• Silnik wysokiej częstotliwości – prędkość 12.000 U/min; frez Ø58mm Z4 (Nie nadaje się do obróbki doklejek drewnianych)

Cyklina płaska (klejowa)

• Zapewnia doskonałe wykończenie dolnej i górnej krawędzi elementu
• Wyposażona w rolkowe kopiały

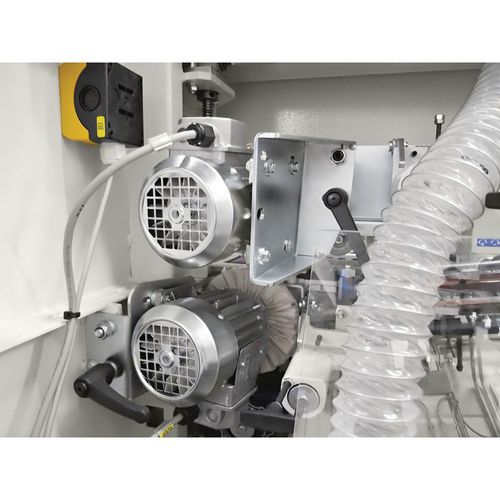

Agregat polerski

• Napędzany dwoma niezależnymi silnikami z możliwością regulacji pochylenia i wysokości
• Do czyszczenia i polerowania obrabianej krawędzi

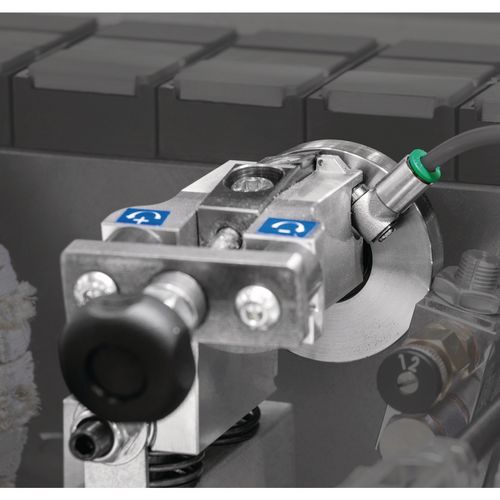

Agregat cykliny promieniowej

• Dla perfekcyjnego wykończenia obrzeży z tworzyw sztucznych
• Wyposażony w dźwignie umożliwiające szybkie odsunięcie agregatów, gdy nie są używane
• Z numerycznym wskaźnikiem pozycji
• Wyposażone w duże rolkowe kopiały

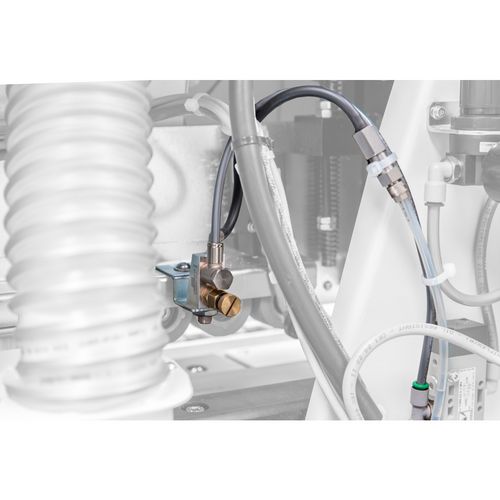

Dysze antyadhezyjne

• Środek antyadhezyjny ułatwia usuwanie pozostałości kleju

Wyposażenie dodatkowe:

– Klej EVA (opakowanie 5 kg) [5517023]
– Klej EVA (opakowanie 25 kg) [5517024]
– Nóż cykliny promieniowej – promień 1 mm [5514564]
– Nóż cykliny promieniowej – promień 1,5 mm [5514563]
– Nóż cykliny promieniowej – promień 3 mm [5514562]
– Pojemnik na klej EVA, wymienny [5514576]
– Frezy diamentowe dla agregatu wstępnego frezowania [5514565]
– Rury do podłączenia odciągu – kompletny zestaw [5146070]
– Pojemnik na klej wymienny na klej poliuretanowy z szybkim drenażem [5514585]

Wyposażenie opcjonalne (dostępne wyłącznie przy zamawianiu nowego urządzenia):

– Agregat polerski [5514560]
– Agregat do wykonywania wręgów [5514571]
– Kopiały NESTING dla agregatu frezującego [5514588]
– Kopiały NESTING do agregatu cykliny [5514589]
– Czytnik kodów kreskowych bezprzewodowy [5519004]
– Oświetlenie wnętrza maszyny [5514590]
