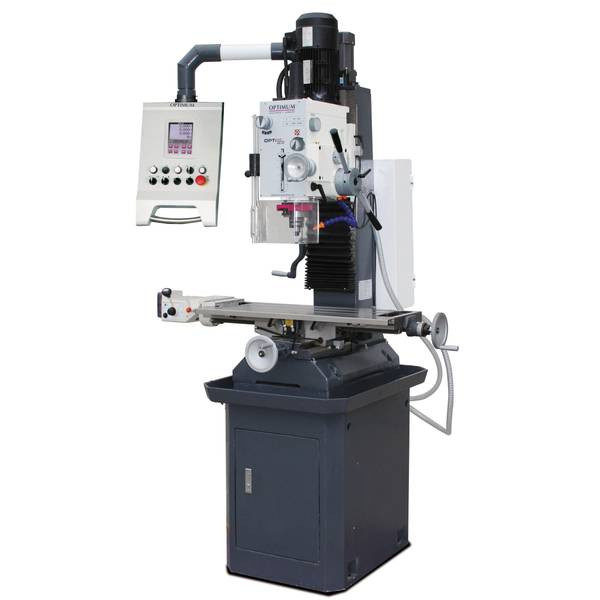

Wiertarko frezarka z cyfrowym wskaźnikiem położenia OptiMill MB 4 P *[3338460]*

Wiertarko frezarka z cyfrowym wskaźnikiem położenia OptiMill MB 4 P *[3338460]*

Kategoria: Wiertarko - frezarki
Cena netto:

20 782,00

Cena brutto:

25 561,86

ZAPYTAJ O PRODUKT

Przed dokonaniem zamówienia potwiedź dostępność i koszt transportu

Pobierz kartę katalogową w PDF

OptiMill MB 4 P – uniwersalna wiertarko-frezarka do metalu.

Cyfrowy wskaźnik położenia.
Podstawa maszyny wykonana z żelaza
.



Przekonujące argumenty: jakość, cena, wydajność.

Opis:

  • Bardzo spokojna praca dzięki kołom zębatym w kąpieli olejowej
  • Duży zakres prędkości od 95 – 3200 obr/min
  • Dwustopniowy silniki wysokiej jakości
  • 12 prędkości (2 x 6)
  • Obroty prawo/lewo
  • Obrót głowicy o ± 60 °
  • Funkcja wiercenia/nacinania gwintów
  • Pozycjonowanie silnika do osi Z
  • Regulowana wysokość
  • Zintegrowany panel sterowania
  • Cyfrowy wskaźnik pozycji DRO 5
  • Podstawa w standardzie

Zakres dostawy:

  • Podstawa
  • Stożek Morse’a MK 3
  • Adapter MK 3 – MK 4
  • Śruba M16 do mocowania oprawki we wrzecionie
  • Narzędzia do obsługi

optimill mb 4 p opis



optimill mb 4 p panekl sterowania

Panel sterowania:

– regulacja wysokości osi Z

– przełączanie trybów pracy frezowanie/gwintowanie

– regulowanie obrotów wrzeciona

– obsługa pompy chłodzącej

– przycisk awaryjnego wyłączania

– posiada zintegrowany, kompaktowy, cyfrowy wyświetlacz 3-osiowego pozycjonowania DRO 3 (X – Y – Z) z przyjaznym dla użytkownika menu



Dane maszyny
Napięcie elektryczne: 400 V / 3 Ph ~50 Hz
Moc silnika napędu wrzeciona: 1,1 / 1,5 kW
Wydajność wiercenia-frezowania
Średnica wiercenia w stali (S235JR): Ø 32 mm
Średnica wiercenia ciągłego w stali (S235JR): Ø 28 mm
Maks. średnica głowicy frezarskiej: Ø 63 mm
Maks. średnica freza trzpieniowego: Ø 28 mm
Mocowanie wrzeciona
Wysuw tulei wrzeciona: 120 mm
Mocowanie we wrzecionie: MK 4
Średnica tulei wysuwnej: 75 mm
Odległość wrzeciona od kolumny: 258 mm
Głowica wiertarsko-frezarska
Zakres prędkości obrotowych wrzeciona: 95 – 3.200 min-1
Stopnie przekładni: 2 x 6 Stopni
Zakres wychylenia: ± 450
Stół krzyżowy
Długość stołu: 800 mm
Szerokość stołu: 240 mm
Odstęp wrzeciono – stół krzyżowy: 420 mm
Szerokość rowka teowego / rozstaw / ilość: 14 mm / 80 mm / 3
Automatyczny posuw tulei: 0,1 / 0,18 / 0,26 mm/obr
Maksymalne przesuwy
Oś X automatyczna: 560 mm
Oś Y ręcznie: 195 mm
Oś Z ręcznie: 350 mm
Wymiary
Długość: 1 220 mm
Szerokość: 930 mm
Maks. wysokość: 2 110 mm
Ciężar całkowity: 495 kg

Wyposażenie dodatkowe:

Głowica do kopiowania i frezowania MK4 [335 0214]
Uchwyt wiertarski Optimum B16; 0-8 mm [305 0608]
Uchwyt wiertarski Optimum B16; 0-10 mm [305 0610]
Uchwyt wiertarski Optimum B16; 0-13 mm [305 0623]
Uchwyt wiertarski Optimum B16; 0 – 16 mm [305 0626]

– Uchwyt wiertarski szybkomocujący bezpośredniego mocowania MK4 1-16 mm; do 6000 obr./min. [305 0574]Trzpień mocujący uchwytu wiertarskiego – stożek zewnętrzny MK 4 [335 0304]
Frezy palcowe 4-12 mm Optimum HSS (zestaw 12 szt.) [335 2113]
Tuleja redukcyjna MT 4 – MT 3 / M16 [335 0314]
Frezy palcowe 3-20 mm Optimum HSS (zestaw 20 szt.) [338 6200]
Wiertła z powłoką tytanową (25 szt. – zestaw) [305 1010]– Wiertła HSS ze stożkiem Morse’a MT 3 (zestaw 9 szt.) [305 1003]
Frezy z powłoką węglikową 3-12 mm (zestaw 18 szt.) [335 2118]
Frezy 4-8 mm (zestaw 9 szt.) [335 2116]
System chłodzenia uniwersalny (230 V) [335 2002]
Wężyki do chłodziwa na podstawie magnetycznej KMS 2 [335 6660]
Wężyki do chłodziwa na podstawie magnesowej MMC1 [335 6663]
Wibroizolator poziomujący SE 1 [338 1012]

Podkładki równoległe 13-41 mm Optimum (zestaw 20 szt.) [335 4001]
Oprawki ER 32 (zestaw 18 szt.) [344 1122]
Oprawki Optimum MK3 bezpośrednie mocowanie / M12 (zestaw 6 szt.) [335 2014]
Narzędzia mocujące SPW 12 (zestaw 58 szt.) [335 2017]
Przystawka kątowa 90° [338 5052]
Podstawka pryzmowo-kątowa WP 30 [335 2195]
Przystawka do gwintowania M5 – M12/B16 [335 2042]
– Podzielnica uniwersalna TA 125 [335 6125]
Stół obrotowy poziomy/pionowy uniwersalny RT 100 [335 6110]
Stół obrotowy poziomy/pionowy uniwersalny RT 150 [335 6150]

Stół obrotowy poziomy/pionowy uniwersalny RT 200 [335 6200]
Stół obrotowy poziomy/pionowy z uchwytem 3 szczękowym RTE 165 [335 6365]
Stół obrotowy poziomy/pionowy z uchwytem 3 szczękowym RTU 165 [335 4165]
Uchwyt gwintujący z wkładkami MK 3; M3 – M12 [305 0705]
Uchwyt gwintujący z wkładkami MK 3; M8 – M20 [305 0706]
Wytaczadło MK4 Optimum zestaw [335 2084]
Tuleje zaciskowye z uchwytem MK 4 / ER 32 – M16 (zestaw 18 szt.) [335 2094]
T – nakrętka M 12 / 14 mm [335 3025]
– Imadło precyzyjne maszynowe Optimum FMSN 125 [335 4120]
– Imadło precyzyjne maszynowe Optimum FMS 125 [335 4125]
Imadło trójosiowe Optimum MV3-125 [335 4178]
Imadło precyzyjne maszynowe ze wspomaganiem hydraulicznym Optimum HMS 100 [335 5100]
Frezy HSS zestaw 20 szt. [335 2255]
Frezy HSS zestaw 12 szt. [335 2250]
“Czujnik” krawędziowy [335 1171]
Docisk 14 mm/ M 12 (2 szt) [335 2031]
Konik o nastawianej wysokości Rst 1 (97-101 mm) [335 6155]
Konik Rst 2 nastawianej wysokości (103-166 mm) [335 6157]
