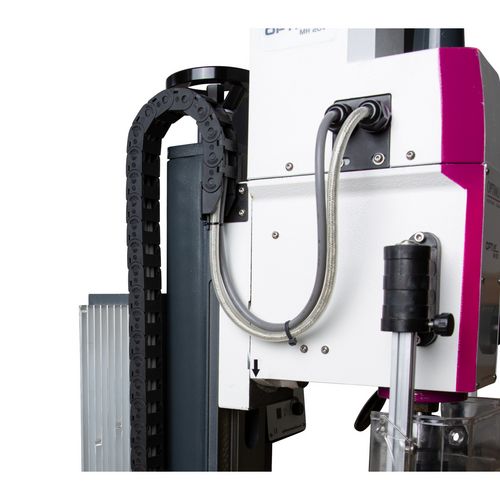

Wiertarko frezarka z elektronicznym bezstopniowym napędem Optimum MH 20V [3338131]
7 162,05 zł
8 809,32 zł
Przed dokonaniem zamówienia potwierdź dostępność
(Cena w potwierdzeniu zamówienia nie uwzględnia kosztów transportu)
Pobierz kartę katalogową w PDF
MH 20V – solidna wiertarko – frezarka z płynną, elektroniczną regulacją prędkości.
Opis:
- Precyzyjne wykonanie konstrukcji maszyny
- Wysoka współosiowość dzięki łożyskom stożkowym ≤ 0,015 mm
- Silnik z dwustopniowym przełożeniem napędu, zapewniającym mocne przenoszenie mocy silnika
- Ręczny posuw pinoli z posuwem precyzyjnym
- Mocny silnik DC ( prądu stałego) ze stałym monitorowaniem prądu
- Elektronika bezpieczeństwa w wersji 24 V
- Czytelny panel sterowania z przyjazną dla użytkownika klawiaturą membranową
- Czytelny cyfrowy wyświetlacz prędkości i głębokości wiercenia
- Solidny i duży stół krzyżowy, precyzyjnie obrobiona powierzchnia z rowkami teowymi i regulowanymi listwami w kształcie litery V
- Wyłącznik uderzeniowy, zatrzymania awaryjnego
- Głowica wiertarsko-frezarska odchylana o ± 60 °
- Obrót w prawo / w lewo
- Lampa maszynowa oświetlająca pole robocze.
- Dwurzędowe łożyska kulkowe w osiach
- Ekran ochronny o regulowanej wysokości z mikro-przełącznikiem, chroniący użytkownika przed latającymi wiórami
- Oś X, Y i Z z przygotowanym rowkiem do późniejszego montażu taśm magnetycznych
Wyposażenie standardowe:
- Narzędzia do obsługi maszyny.
| Dane techniczne | |
| Długość produktu: | 750 mm |
| Wysokość produktu: | 820 mm |
| Szerokość/ głębokość produktu: | 650 mm |
| Waga netto: | 94 kg |
| Maksymalny rozmiar głowicy frezarskiej: | 52 mm |
| Średnica wiercenia w stali (S235JR) – Typ ciągły: | 12 mm |
| Średnica wiercenia w stali (S235JR): | 16 mm |
| Maksymalna średnica frezu trzpieniowego: | 20 mm |
| Napięcie podłączeniowe: | 230 V |
| Ilość faz: | 1 |
| Częstotliwość napięcia: | 50 Hz |
| Typ napięcia: | Zmienne – AC |
| Długość stołu frezarki: | 510 mm |
| Szerokość stołu frezarki: | 180 mm |
| Odległość między stołem frezarki, a wrzecionem min-max: | 255 mmm |
| Rozmiar rowków teowych: | 12 mm |
| Ilość rowków teowych w stole: | 3 |
| Odległość między rowkami: | 63 mm |
| Udźwig stołu frezarki: | 40 kg |
| Norma maszyny: | DIN EN 55011 |
| Klasa-EMV: | C1 |
| Posuw ręczny osi X: | 280 mm |
| Posuw ręczny osi Y: | 175 mm |
| Posuw ręczny osi Z: | 210 mm |
| Wysuw tulei wrzeciona: | 50 mm |
| Liczba zakresów prędkości wrzeciona: | 2 |
| Mocowanie we wrzecionie: | MK2 |
| Regulacja prędkości wrzeciona: | regulacja elektroniczna |
| Zakres prędkości wrzeciona: | 100-3000 min-1 |
| Kąt toczenia płaszczyzny Z-X: | 60° |
| Moc silnika napędowego wrzeciona, silnik S6 / 30%: | 0,75 kW – 750W |
Wyposażenie dodatkowe:
– Uchwyt wiertarski B16; 1-8 mm [3050608]
– Uchwyt wiertarski B16; 1-10 mm [3050610]
– Uchwyt mocujący WPS-1 40 – 50 mm [3354261]
– Uchwyt mocujący WPS-2 65 – 90 mm [3354262]
– Uchwyt wiertarski szybkomocujący DKC13 1-13 mm [3050632]
– Uchwyt wiertarski szybkomocujący DKC16 1-16 mm [3050633]
– Uchwyt do głowicy tnącej MT 2 Ø16 mm [3352102]
– Oprawki Optimum MK2 bezpośrednie mocowanie / M10 (zestaw 5 szt.) [3351980]
– Tuleje zaciskowe z uchwytem MK2/M10/ER 25 (zestaw 15 szt.) [3352052]
– Tuleje zaciskowe z uchwytem MK2/M10/ER 32 (zestaw 18 szt.) “[3352053]
– T-nakrętka M 10 / 12 mm [3353022]
– Imadło precyzyjne maszynowe FMS 100 [3354100]
– Imadło precyzyjne maszynowe FMSN 100 [3354110]
– Imadło trójosiowe Optimum MV3-75 [3354175]
– Imadło modułowe maszynowe VMQ 80 [3354180]
– Imadło modułowe maszynowe VMQ 100 [3354181]
– Frezy HSS zestaw 20 szt. [3352255]
– Frezy HSS zestaw 12 szt. [3352250]
– Trzpień mocujący uchwytu wiertarskiego – stożek zewnętrzny MK 2 [3050670]
– Tuleje zaciskowe ER 25; 1-16 mm (zestaw 15 szt.) [3441109]
– Tuleje zaciskowe ER 32; 3 – 20 mm (zestaw 18 szt.) [3441122]
– Głowica do kopiowania i frezowania MK2/M10 [3350212]
– Narzędzia mocujące SPW 10 (zestaw 58 szt.) [3352016]
– Przystawka do gwintowania M5 – M12/B16 [3352042]
– Frezy 4-8 mm (zestaw 9 szt.) [3352116]
– Frezy z powłoką węglikową 3-12 mm (zestaw 18 szt.) [3352118]
– Podstawka pryzmowo-kątowa WP 30 [3352195]
– Zasobnik na metalowe wióry 720 x 470 x 30 mm [3352999]
– Podstawa uniwersalna do wiertarek oraz wiertarko frezarek [3353000]
– Podkładki równoległe – zestaw (20 szt.) [3354001]
– Wężyki do chłodziwa na podstawie magnetycznej KMS 2 [3356660]
– Wężyki do chłodziwa na podstawie magnesowej MMC1 [3356663]
– Wibroizolator poziomujący SE 1 [3381012]
– Wiertła spiralne HSS-CO 5% (zestaw 41-części) [3201021]
– Śruba poziomująca z tłumikiem drgań SE 55 [3352981]
– “Czujnik” krawędziowy “[3351171]
– Wiertła HSS 1 – 13 mm (zestaw 25 szt.) [3201010]
– Imadło trójosiowe ZAS 50 [3354170]
