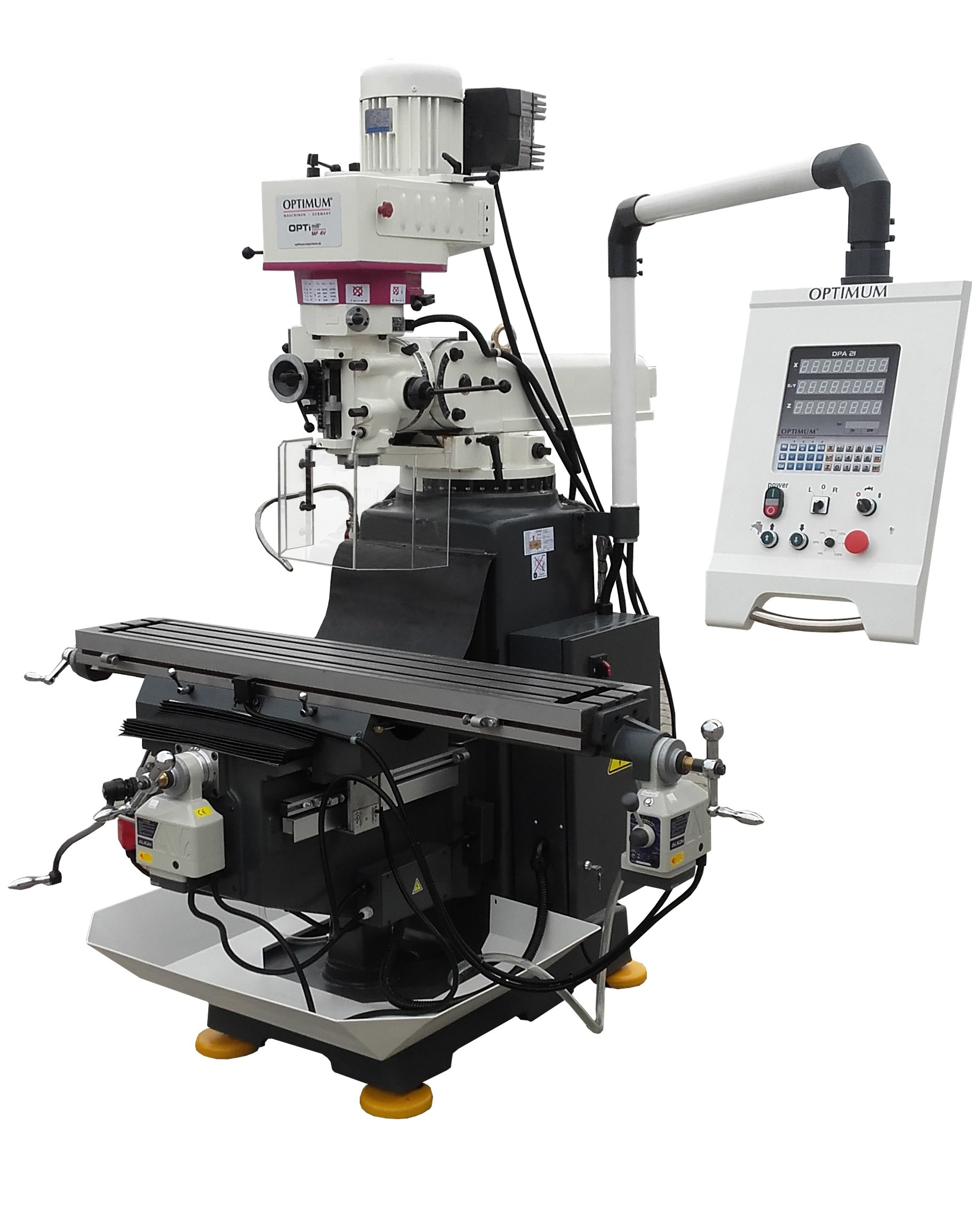

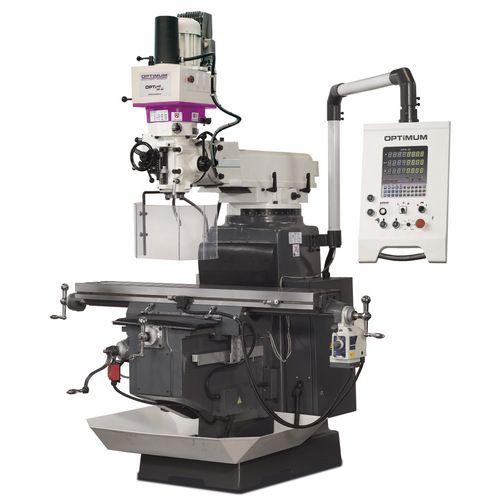

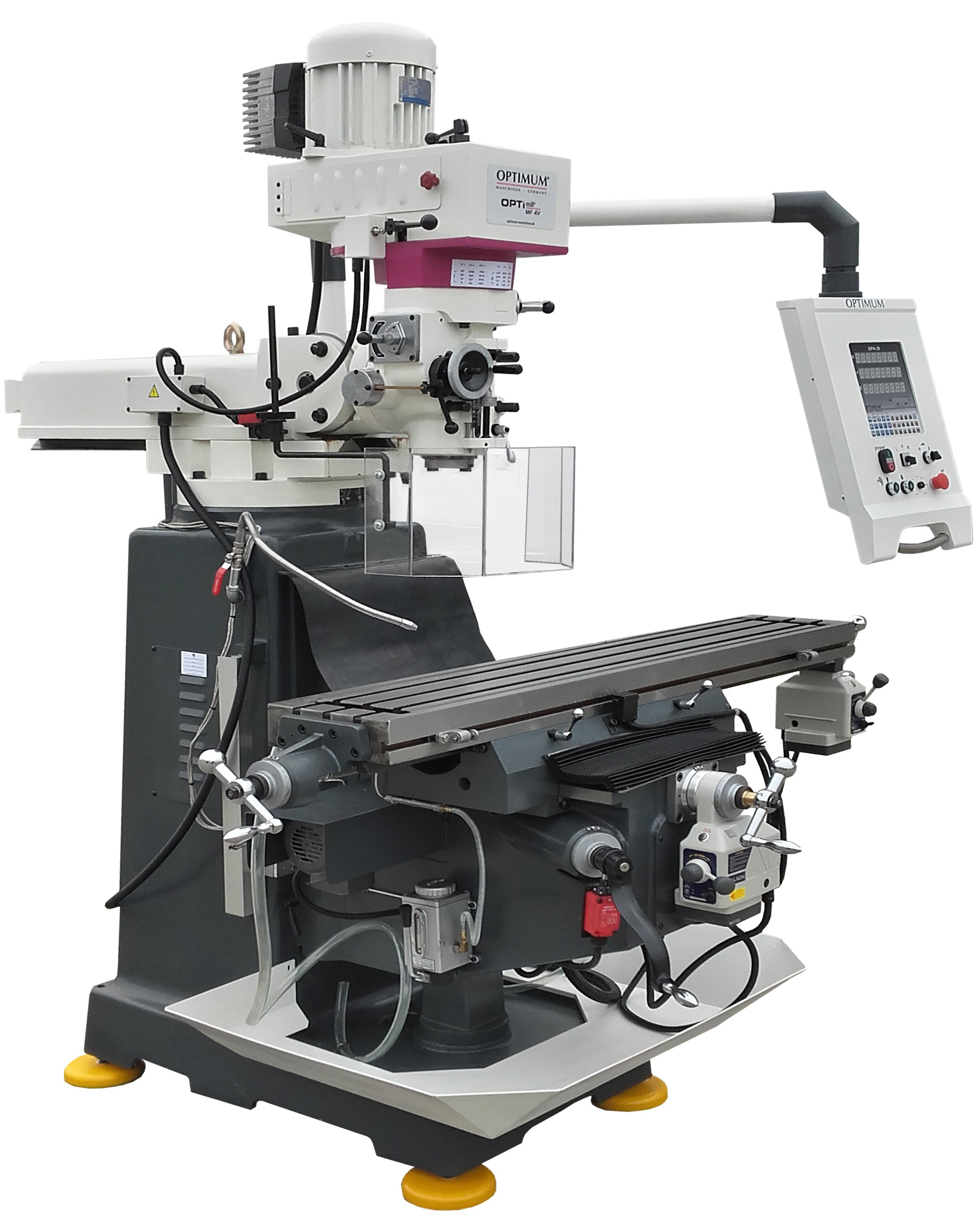

Wiertarko frezarka OptiMill MF 4V [3336050]
80 469,00 zł
98 976,87 zł
Przed dokonaniem zamówienia potwierdź dostępność
(Cena w potwierdzeniu zamówienia nie uwzględnia kosztów transportu)
Pobierz kartę katalogową w PDF
MF 4V – wielofunkcyjna wiertarko-frezarka do użytku profesjonalnego. Elektronicznie – bezstopniowo regulowany napęd z przemiennikiem częstotliwości „Made in Germany” oraz cyfrowym wskaźnikiem położenia DPA 21 w trzech osiach.
Opis:
- Ciężka, masywna wersja z wysokiej jakości żeliwa Meehanite
- Duża dokładność ruchu obrotowego dzięki łożysku stożkowo wałeczkowemu mniejsza niż 0,01 mm mierzona w osi tulei wrzeciona
- Elektronicznie – bezstopniowo regulowany napęd
- Automatyczny wysuw tulei wrzeciona
- Przełączanie obrotów wrzeciona prawo/lewo – funkcja gwintowania
- Napęd zasilany przemiennikiem częstotliwości firmy Lenze
- Stabilne prostokątne prowadnice w osi Y oraz Z
- Oś X z regulowaną prowadnicą o kształcie jaskółczego ogona
- Układ płynu chłodzącego
- Cyfrowy wskaźnik pozycji DPA 21, liniały pomiarowe w trzech osiach
- Duży odcinek przesuwu osi Y – 400 mm
- Mechaniczne przestawianie wysokości stołu, szybki posuw (oś Z)
Zakres dostawy:
- Narzędzia sterownicze
| Dane maszyny: | |
| Napięcie elektryczne: | 400 V / 3 Ph ~50 Hz |
| Łączna moc zainstalowania: | 3,75 kW |
| Moc silnika pompy płynu chłodzącego: | 100 W |
| Wydajność wiercenia-frezowania: | |
| Średnica wiercenia w stali (S235JR): | Ø 32 mm |
| Średnica wiercenia ciągłego w stali (S235JR): | Ø 28 mm |
| Maks. średnica głowicy frezarskiej: | Ø 100 mm |
| Maks. średnica freza trzpieniowego: | Ø 20 mm |
| Mocowanie wrzeciona: | |
| Wysuw tulei wrzeciona: | 127 mm |
| Mocowanie we wrzecionie: | ISO 40 DIN 2080 |
| Regulowana odległość wrzeciona od kolumny: | 200 – 680 mm |
| Głowica wiertarsko-frezująca: | |
| Typ głowicy: | Dwu skrętna |
| Zakres prędkości obrotowej wrzeciona: | 9 – 6.750 min-1 |
| Stopnie przekładni: | 8 stopni, elektronicznie regulowana prędkość obrotowa |
| Zakres nachylenia głowicy wrzeciona: | Dwie osie skrętu ± 45° |
| Automatyczny wysuw tulei wrzeciona: | 0,04/0,08/0,15 mm/obr |
| Stół krzyżowy: | |
| Długość x szerokość stołu: | 1 370 x 254 mm |
| Maksymalne obciążenie stołu krzyżowego: | 275 kg |
| Szerokość rowka teowego / rozstaw / ilość: | 16 mm/63 mm/ 3 |
| Odstęp wrzeciono – stół krzyżowy: | 40 – 446 mm |
| Maksymalne przesuwy: | |
| Oś X automatycznie: | 930 mm |
| Oś Y manualnie: | 400 mm |
| Oś Z: | automatycznie 406 mm |
| Wymiary: | |
| Długość x szerokość x wysokość: | 1 500 x 1 450 x 2 200 mm |
| Ciężar całkowity: | 1 150 kg |
Film prezentujący maszynę:
Wyposażenie dodatkowe:
– Uchwyt wiertarski Optimum B16; 1-8 mm [3050608]
– Uchwyt wiertarski Optimum B16; 1-10 mm [3050610]
– Uchwyt wiertarski szybkomocujący DKC13 1-13 mm [3050632]
– Uchwyt wiertarski szybkomocujący DKC16 1-16 mm [3050633]
– Tuleja redukcyjna MT 3 – MT 2 / M12 [3350313]
– Oprawki ISO 40/ER32 (zestaw 18 szt.) [3352056]
– Oprawki ER 32 (zestaw 18 szt.) [3441122]
– Głowica do kopiowania i frezowania ISO 40 [3350216]
– Narzędzia mocujące SPW 14 (zestaw 58 szt.) [3352018]
– System mocowania narzędzia ISO 40 [3352394]
– Trzpień mocujący uchwytu wiertarskiego – stożek zewnętrzny ISO 40 [3352070]
– Frezy 4-8 mm (zestaw 9 szt.) [3352116]
– Frezy z powłoką węglikową 3-12 mm (zestaw 18 szt.) [3352118]
– Frezy HSS zestaw 20 szt. [3352255]
– Frezy HSS zestaw 12 szt. [3352250]
– Wiertła HSS 1 – 13 mm (zestaw 25 szt.) [3201010]
– Wiertła spiralne HSS-CO 5% (zestaw 41-części) [3201021]
– Wytaczadło ISO 40 (zestaw 8 szt.) [3352128]
– Wiertła HSS ze stożkiem Morse’a MT 3 (zestaw 9 szt.) [3051003]
– Imadło modułowe maszynowe VMQ 100 [3354181]
– Imadło modułowe maszynowe VMQ 150 [3354183]
– Imadło trójosiowe Optimum ZAS 50 [3354170]
– Imadło trójosiowe Optimum MV3-75 [3354175]
– Imadło trójosiowe Optimum MV3-125 [3354178]
– Imadło trójosiowe Optimum DAS 100 [3355500]
– Imadło maszynowe ze wspomaganiem hydraulicznym Optimum HCV 105 [3536210]
– Imadło precyzyjne maszynowe ze wspomaganiem hydraulicznym Optimum HMS 125 [3355127]
– Imadło maszynowe ze wspomaganiem hydraulicznym Optimum HCV 125 [3536214]
– Przystawka kątowa 90° [3385052]
– Przystawka do gwintowania M5 – M12/B16 [3352042]
– Posuw stołu uniwersalny V 250 [3352025]
– Montaż posuwu stołu V250 [9000489]
– Montaż fabryczny systemu mocowania [9000490]
– Stół obrotowy poziomy/pionowy uniwersalny RT 100 [3356110]
– Stół obrotowy poziomy/pionowy uniwersalny RT 150 [3356150]
– Stół obrotowy poziomy/pionowy uniwersalny RT 200 [3356200]
– Stół obrotowy poziomy/pionowy z uchwytem 3 szczękowym RTU 165 [3354165]
– Stół obrotowy poziomy/pionowy z uchwytem 3 szczękowym RTE 165 [3356365]
– Podkładki równoległe 13-41 mm Optimum (zestaw 20 szt.) [3354001]
– Podkładki równoległe BT 40 [3536191]
– Wibroizolator poziomujący SE 2 [3381016]
– Śruba poziomująca z tłumikiem drgań SE 85 [3352982]
– Płytka antywibracyjna SEU1 [3352985]
– T-nakrętka M 14 / 16 mm [3353026]
– “Czujnik” krawędziowy [3351171]
