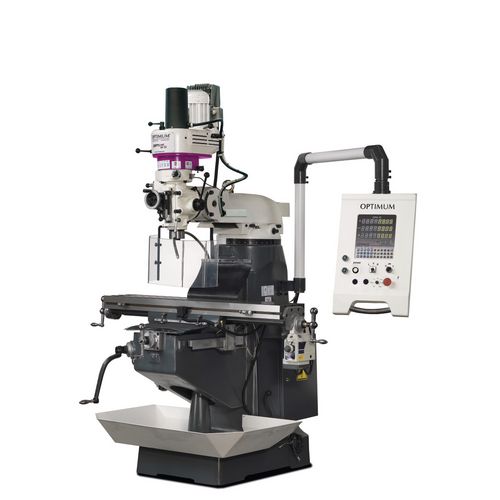

Wiertarko frezarka OPTImill MF 2V *[3336030]*

Wiertarko frezarka OPTImill MF 2V *[3336030]*

Kategoria: Wiertarko - frezarki
Cena netto:

48 661,00

Cena brutto:

59 853,03

ZAPYTAJ O PRODUKT

Przed dokonaniem zamówienia potwiedź dostępność i koszt transportu

logo optimum

Pobiez aktualną stronę w PDF

Pobierz kartę katalogową w PDF

MF 2V – wielofunkcyjna wiertarko-frezarka do użytku profesjonalnego. Elektronicznie – bezstopniowo regulowany napęd z przemiennikiem częstotliwości „Made in Germany” oraz cyfrowym wskaźnikiem położenia DPA 21 w trzech osiach.

Opis:

  • Ciężka, masywna wersja z wysokiej jakości żeliwa Meehanite
  • Duża dokładność ruchu obrotowego dzięki łożysku stożkowo wałeczkowemu mniejsza niż 0,01 mm mierzona w osi tulei wrzeciona
  • Elektronicznie – bezstopniowo regulowany napęd
  • Automatyczny wysuw tulei wrzeciona
  • Przełączanie obrotów wrzeciona prawo/lewo – funkcja gwintowania
  • Napęd zasilany przemiennikiem częstotliwości firmy Lenze
  • Regulowane prowadnice we wszystkich osiach (X,Y,Z) o kształcie jaskółczego ogona
  • Układ płynu chłodzącego
  • Cyfrowy wskaźnik pozycji DPA 21, liniały pomiarowe w trzech osiach

Zakres dostawy:

  • Narzędzia sterownicze
Dane maszyny:
Napięcie elektryczne: 400 V / 3 Ph ~50 Hz
Łączna moc zainstalowania: 1,5 kW
Moc silnika pompy płynu chłodzącego: 100 W
Wydajność wiercenia-frezowania:
Średnica wiercenia w stali (S235JR): Ø 24 mm
Średnica wiercenia ciągłego w stali (S235JR): Ø 20 mm
Maks. średnica głowicy frezarskiej: Ø 76 mm
Maks. średnica freza trzpieniowego: Ø 18 mm
Mocowanie wrzeciona:
Wysuw tulei wrzeciona: 127 mm
Mocowanie we wrzecionie: ISO 40 DIN 2080
Regulowana odległość wrzeciona od kolumny: 213 – 533 mm
Głowica wiertarsko-frezująca:
Typ głowicy: Dwu skrętna
Zakres prędkości obrotowej wrzeciona: 10 – 5.100 min-1
Stopnie przekładni: 6 stopni, elektronicznie regulowana prędkość obrotowa
Zakres nachylenia głowicy wrzeciona: Dwie osie skrętu ± 45°
Automatyczny wysuw tulei wrzeciona: 0,04/0,08/0,15 mm/obr
Stół krzyżowy:
Długość x szerokość stołu: 1 244 x 230 mm
Maksymalne obciążenie stołu krzyżowego: 230 kg
Szerokość rowka teowego / rozstaw / ilość: 16 mm/63 mm/ 3
Odstęp wrzeciono – stół krzyżowy: 57 – 463 mm
Maksymalne przesuwy:
Oś X automatycznie: 800 mm
Oś Y manualnie: 305 mm (automatycznie jako opcja)
Oś Z manualnie: 406 mm
Wymiary:
Długość x szerokość x wysokość: 1 400 x 1 450 x 2 150 mm
Ciężar całkowity: 950 kg

Wyposażenie dodatkowe:

Trzpień mocujący uchwytu wiertarskiego – stożek zewnętrzny ISO 40 [335 2070]
Stopa maszyny -wibroizolator poziomujący SE 2 (potrzebne są 4 sztuki) [338 1016]

Podkładki równoległe 13-41 mm Optimum (zestaw 20 szt.) [335 4001]
Uchwyty zaciskowe ISO 40/ER32 (zestaw 18 szt.) [335 2056]
Narzędzia mocujące SPW 14 (zestaw 58 szt.) [335 2018]

System mocowania narzędzi pneumatyczny ISO 40 (krótkie czasy wymiany, obsługa jednoręczna, wysoka osiągalna próżnia; Zamówienie bez montażu; konieczne może być dopasowanie) [335 2394]
– Imadło hydrauliczne HMS 150 [335 5150]
– Imadło precyzyjne FMS 150 [335 4150]
– Posuw stołowy V250 uniwersalny (bezstopniowa regulacja prędkości posuwu osi Y, posuw szybki, plus zestaw montażowy) [335 2025]
– Montaż posuwu stołu V250 [900 0489]
– Montaż fabryczny systemu mocowania narzędzi ISO 40 [900 0490]
– Uchwyt wiertarski Optimum B16; 1-8 mm [305 0608]
– Uchwyt wiertarski Optimum B16; 1-10 mm [305 0610]
– Uchwyt wiertarski Optimum B16; 1-13 mm [305 0623]
– Uchwyt wiertarski Optimum B16; 1 – 16 mm [305 0626]
– Wiertła HSS ze stożkiem Morse’a MT 2 (zestaw 9 szt.) [305 1002]
– Wiertła HSS ze stożkiem Morse’a MT 3 (zestaw 9 szt.) [305 1003]
– Przystawka kątowa 90° [338 5052]
– Głowica do kopiowania i frezowania ISO 40 [335 0216]
– Frezy 4-8 mm (zestaw 9 szt.) [335 2116]
– Frezy z powłoką węglikową 3-12 mm (zestaw 18 szt.) [335 2118]
– Wiertłał ISO 40- zestaw [335 2128]
– System mocowania narzędzia ISO 40 [335 2394]
