Frezarka uniwersalna z cyfrowym wskaźnikiem położenia OPTImill MT 60 [3336090]

Frezarka uniwersalna z cyfrowym wskaźnikiem położenia OPTImill MT 60 [3336090] kropka

Kategoria: Frezarki konwencjonalne
Cena netto:

41 169,00

Cena brutto:

50 637,87

ZAPYTAJ O PRODUKT

Przed dokonaniem zamówienia potwiedź dostępność i koszt transportu

logo optimum

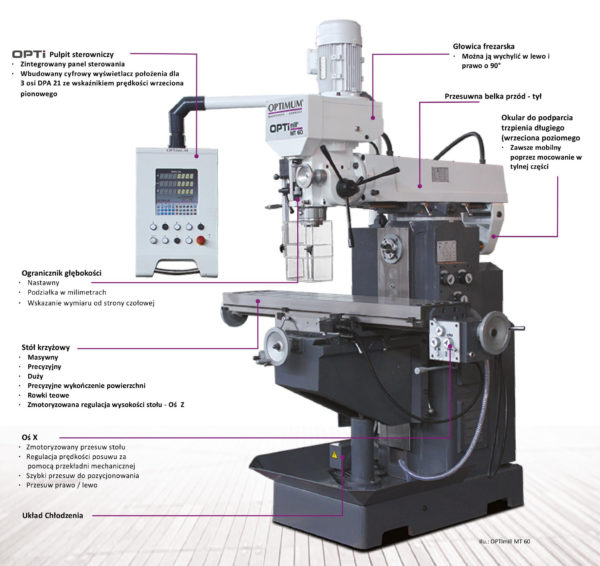

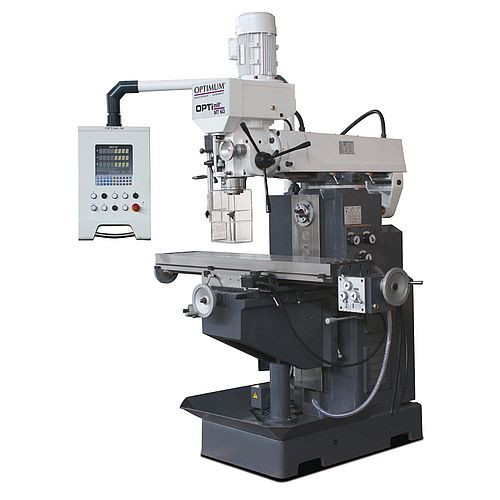

MT 60 – uniwersalna frezarka do obrabiania poziomego i pionowego z cyfrowym wskaźnikiem położenia DPA 21 w trzech osiach.

Opis:

  • Ciężka kompaktowa konstrukcja z wysokiej jakości żeliwa szarego pochłaniającego wibracje
  • Wysuw tulei wrzeciona za pośrednictwem dźwigni ręcznej lub pokrętła do precyzyjnego wysuwu
  • Oś X przesuwa się manualnie przy użyciu pokrętła lub automatycznie za pomocą mechanizmu posuwu stołu
  • Jednoskrętna głowica, możliwość skrętu o 180 °
  • Oświetlenie przestrzeni roboczej za pomocą lampy LED
  • Osobne wrzeciono pionowe oraz poziome z własnym napędem
  • Ergonomiczny pulpit sterowniczy na wiszącym ramieniu
  • Manualny wysuw belki zwiększający przestrzeń roboczą przy wykorzystaniu wrzeciona pionowego

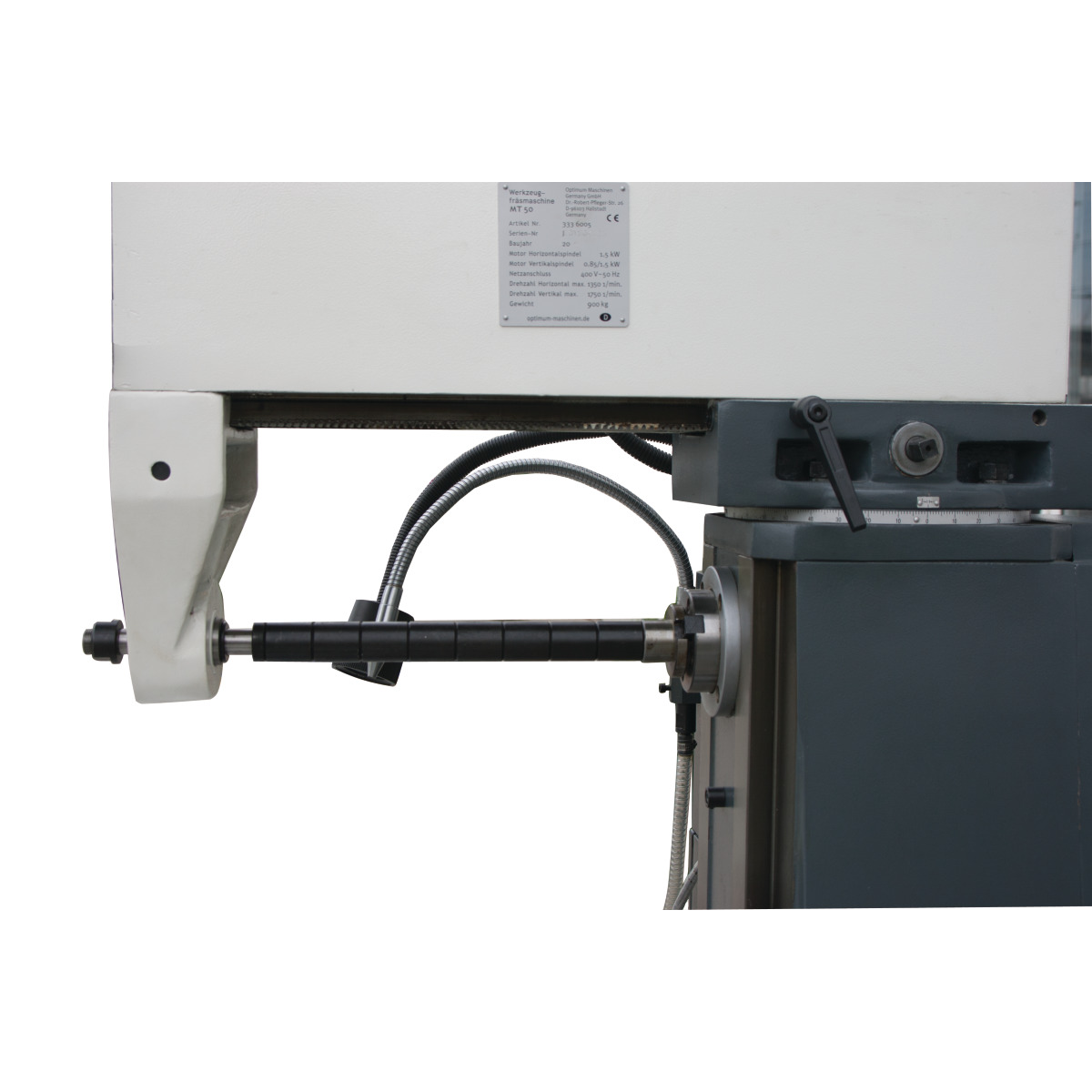

  • Pozioma pozycja frezowania- do prac w poziomej pozycji freza z podtrzymką (okularem) oraz trzpieniem długim do frezów tarczowych
  • Panel obsługi – możliwość wychylenia do lewego lub prawego boku maszyny

Cyfrowy wskaźnik położenia DPA 2000:

  • Wyraźna redukcja czasów produkcji
  • Prosta obsługa
  • Większa dokładność pracy
  • Zmniejsza się współczynnik błędów
  • Przejrzyście skonfigurowana klawiatura
  • Nieoślepiający wyświetlacz

Posuw stołu:

  • Mechaniczne przestawianie wysokości stołu
  • Silnik z przekładniowym posuwem stołu w osi X

Zakres dostawy:

  • Uchwyt wiertarski z wieńcem zębatym Ø 1 – 16 mm / B18
  • Trzpień ustalający uchwytu wiertarskiego ISO40 / B18
  • Adapter ISO40 / MK3
  • Adapter ISO40 / MK2
  • Trzpień długi Ø 22 mm do frezowania poziomego
  • Trzpień długi Ø 27 mm do frezowania poziomego
  • Uchwyt frezarski Ø 4 – 16 mm
  • Narzędzia do obsługi

Dane techniczne:

Napięcie elektryczne:400 V / 3 Ph ~50 Hz
Całkowita moc zainstalowania:5 kW
Moc silnika pompy płynu chłodzącego:40 W
Wydajność wiercenia-frezowania:
Średnica wiercenia w stali (S235JR):Ø 30 mm
Średnica wiercenia ciągłego w stali (S235JR):Ø 25 mm
Maks. średnica głowicy frezarskiej:Ø 100 mm
Maks. średnica freza trzpieniowego:Ø 25 mm
Wrzeciono pionowe:
Moc silnika napędowego:2,2 kW
Mocowanie we wrzecionie:ISO 40 DIN 2080
Regulowana odległość wrzeciona od kolumny na belce:220 – 600 mm
Odległość wrzeciona od stołu krzyżowego:125 – 465 mm
Średnica tulei wysuwnej:Ø 90 mm
Śruba dociągająca oprawkę narzędzia:M16
Zakres prędkości obrotowych wrzeciona:90 – 2.000 min
Przekładnia:8 Stopni
Automatyczny wysuw tulei wrzeciona:

3 prędkości /

0,08 – 0,25 mm/obr

Wrzeciono poziome:
Moc silnika napędowego:2,2 kW
Mocowanie we wrzecionie :ISO 40 DIN 2080
Odstęp wrzeciono – stół krzyżowy:35 – 370 mm
Zakres prędkości obrotowych wrzeciona:40 – 1.300 min-1
Stopnie przekładni:9 Stopni
Stół krzyżowy:
Długość x szerokość stołu:1.270 x 280 mm
Maks. obciążenie stołu krzyżowego:150 kg
Szerokość rowków teowych / Ilość / Rozstaw:14 mm / 4 / 50 mm
Maksymalne przesuwy:
Oś X manualne / automatyczne:750 mm / 680 mm
Oś Y manualne:230 mm
Oś Z manualne:360 mm

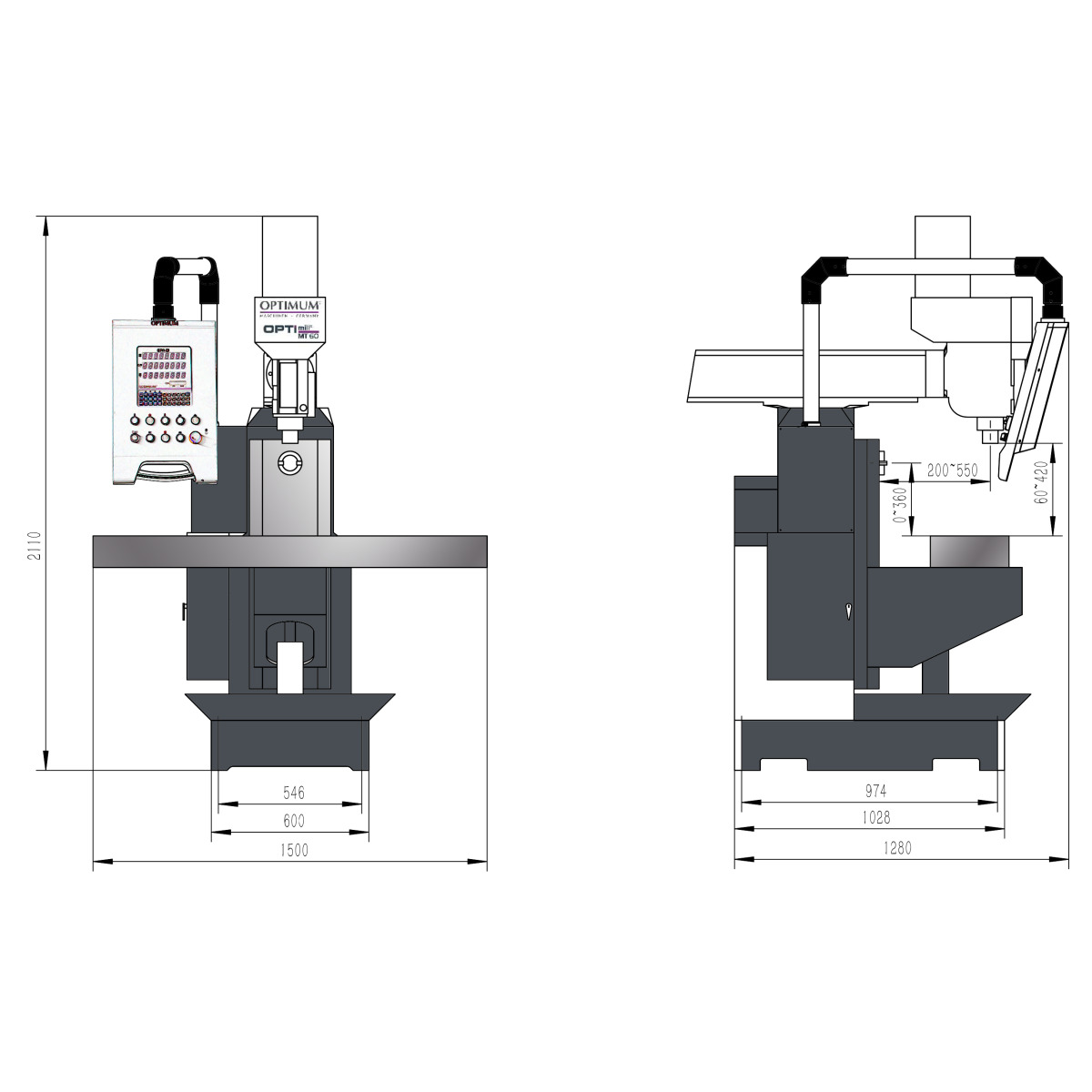

Wymiary:
Długość x szerokość x wysokość:1.580 x 1.450 x 2.150 mm
Waga:900 kg

Wyposażenie dodatkowe:

Uchwyt wiertarski Optimum B16; 1-8 mm [305 0608]
Uchwyt wiertarski Optimum B16; 1-10 mm [305 0610]
Uchwyt wiertarski Optimum B16; 1-13 mm [305 0623]
Uchwyt wiertarski Optimum B16; 1 – 16 mm [305 0626]
Uchwyt wiertarski Optimum B18; 1-16 mm [305 0630]
Oprawki ISO 40/ER32 – M16/BT40 (zestaw 18 szt.) [335 2056]
T – nakrętka M 12 / 14 mm [335 3025]
Precyzyjne imadło maszynowe Optimum FMSN 150 [335 4130]
Precyzyjne imadło maszynowe Optimum FMS 150 [335 4150]
Stół obrotowy poziomy/pionowy z uchwytem 3 szczękowym RTU 165 [335 4165]
Precyzyjne imadło maszynowe ze wspomaganiem hydraulicznym Optimum HMS 125 [335 5127]
Precyzyjne imadło maszynowe ze wspomaganiem hydraulicznym Optimum HMS 150 [335 5150]
Stół obrotowy poziomy/pionowy uniwersalny RT 100 [335 6110]
Stół obrotowy poziomy/pionowy uniwersalny RT 150 [335 6150]
Stół obrotowy poziomy/pionowy uniwersalny RT 200 [335 6200]
Stół obrotowy poziomy/pionowy z uchwytem 3 szczękowym RTE 165 [335 6365]
Imadło maszynowe ze wspomaganiem hydraulicznym Optimum HCV 105 [353 6210]
Imadło maszynowe ze wspomaganiem hydraulicznym Optimum HCV 125 [353 6214]
Uchwyt Weldon BT 40; Ø 20 mm [353 6345]
Przystawka kątowa 90° [338 5052]
Oprawki ER 32 (zestaw 18 szt.) [344 1122]
Głowica do kopiowania i frezowania ISO 40 [335 0216]
“Czujnik” krawędziowy [335 1171]
Narzędzia mocujące SPW 12 (zestaw 58 szt.) [335 2017]
Docisk 14 mm/ M 12 (2 szt) [335 2031]
Przystawka do gwintowania M5 – M12/B16 [335 2042]
Trzpień mocujący uchwytu wiertarskiego – stożek zewnętrzny ISO 40 [335 2070]
Frezy 4-8 mm (zestaw 9 szt.) [335 2116]
Frezy z powłoką węglikową 3-12 mm (zestaw 18 szt.) [335 2118]
Frezy HSS zestaw 20 szt. [3352255]
Wytaczadła ISO 40 (zestaw) [335 2128]
Podstawka pryzmowo-kątowa WP 30 [335 2195]
Podkładki równoległe 13-41 mm Optimum (zestaw 20 szt.) [335 4001]
Podzielnica uniwersalna TA 125 [335 6125]
Zestaw startowy BT 40 II [353 6108]
Sworzeń dociskowy Sk 40 M16 [353 6179]
Podkładki równoległe BT 40 [353 6191]
Urządzenie do regulacji wysokości dla BT 30 [353 6290]
Uchwyt wiertarski Optimum BT 30; 22 mm [353 6306]
Wibroizolator poziomujący SE 2 [338 1016]
Klucz do tulei ER 32 [353 6307]
Oczyszczacz stożków 40 / SK 40 [353 6331]
Sworzeń dociskowy do BT 40 [353 6332]
Uchwyt wiertarski do BT 40; 1-13 mm [353 6333]
Uchwyt tulei zaciskowej ER 32 – BT 40 [353 6334]
Adapter z BT 40 na MK 3 [353 6335]
Uchwyt wiertarski Optimum do BT 40; 22 mm [353 6336]
Uchwyt Weldon BT 40 Ø; 6 mm [353 6340]
Uchwyt Weldon BT 40 Ø; 8 mm [353 6341]
Uchwyt Weldon BT 40 Ø; 10 mm [353 6342]

Uchwyt Weldon BT 40 Ø; 12 mm [353 6343]
Uchwyt Weldon BT 40; Ø 16 mm [353 6344]
Posuw stołu V 250S (230 V) [3352030]
