Tokarka CNC Optiturn S 600M [3515185]
463 050,00 zł
569 551,50 zł
Przed dokonaniem zamówienia potwierdź dostępność
(Cena w potwierdzeniu zamówienia nie uwzględnia kosztów transportu)
Pobierz kartę katalogową w PDF
Optiturn S 600M – tokarka CNC PREMIUM ze skośnym łożem oraz osią C, charakteryzująca się wysoką prędkością, wydajnością, precyzją i trwałością.
SIEMENS STEROWANIE SINUMERIK 828D !
Opis:
- Wersja do dużych obciążeń
- Kompaktowa konstrukcja
- Ramię pomiarowe Renishaw do ręcznego pomiaru narzędzi
- Cała konstrukcja łoża ma wiele żeber wzmacniających, które zostały zoptymalizowane za pomocą analizy elementów skończonych, zapewniając wysoką sztywność, lepsze odprowadzanie ciepła (symetrię termiczną) i bardziej precyzyjną obróbkę
- Śruba kulowa o zwiększonej dokładności, sztywności i odporności na ciepło
- SIEMENS Serwomotory na wszystkich osiach
- Wszystkie serwomotory z wbudowanym enkoderem dla maksymalnej precyzji
- Silnik znajduje się z boku urządzenia i zapobiega przenoszeniu ciepła oraz wibracjom powodowanym przez silnik
- Ukośna konstrukcja łoża 45° dla szczególnie dużych średnic obróbki
- Lepszy, niezakłócony przepływ wiórów do tacy na wióry
- Hydrauliczny trójszczękowy uchwyt tokarski Ø 200 mm z miękkimi szczękami
- Zmieniarka narzędzi Sauter VDI 40 z 12 pozycjami narzędzi i narzędziem napędzanym
- Hartowane i precyzyjnie szlifowane śruby kulowe zapewniają wysokie prędkości przesuwu we wszystkich osiach
- Stabilne wymiarowo prowadnice liniowe zapewniają długą żywotność dzięki maksymalnej sztywności statycznej i dynamicznej.
- Urządzenie do ręcznego pomiaru narzędzi
- Enkoder zamontowany bezpośrednio na wrzecionie głównym zapewnia wysoką dokładność
- Konik z hydrauliczną pinolą
- Wymiennik ciepła
- Przenośne, elektroniczne pokrętło z włącznikiem i przyciskiem zatrzymania awaryjnego, znacznie ułatwia uruchamianie w programach

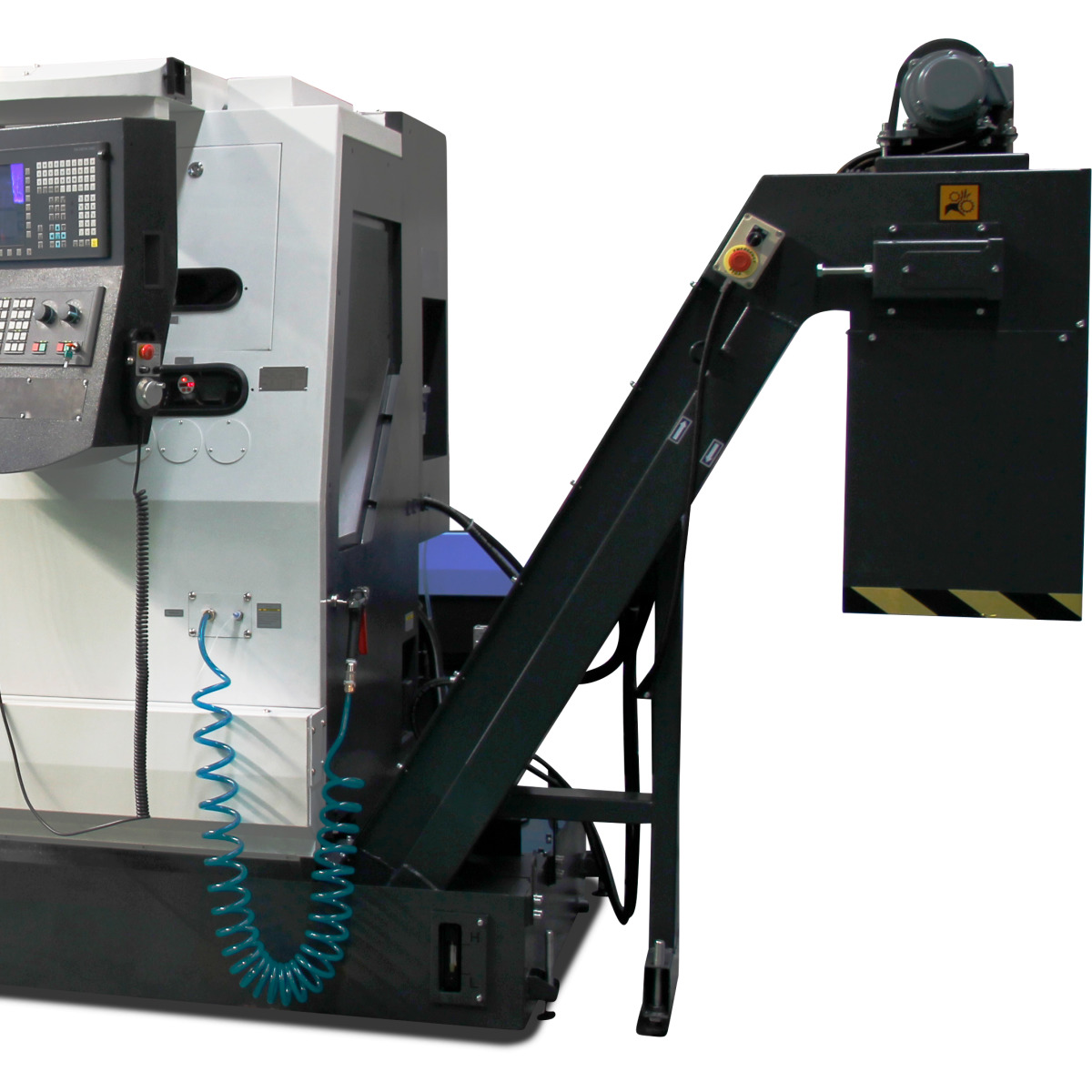

- Przenośnik wiórów typu taśmowego zapewnia wydajne odprowadzanie wiórów
- Lampa robocza zapewniająca pełne oświetlenie obszaru roboczego
- Urządzenie chłodzące z pistoletem czyszczącym
- RJ45, interfejs zasilania
Narzędzia Zakres dostawy:
- 2 osiowe uchwyty narzędziowe
- Napędzany uchwyt narzędzia promieniowego
- 3 szt. uchwyt narzędziowy B1
- Uchwyt narzędziowy B3
- Uchwyt narzędziowy C1
- Uchwyt zaciskowy E2 Ø 20 mm
- Uchwyt zaciskowy E2 Ø 25 mm
- Uchwyt zaciskowy E2 Ø 32 mm
- Zestaw tulei zaciskowych ER 32 (6, 8, 10, 12, 16, 20 mm)
- EMC Kompatybilność elektromagnetyczna
| Dane techniczne | |
| Podłączenie elektryczne: | 400 V / 3 fazy ~50 Hz |
| Całkowite podłączone obciążenie: | 40 KVA |
| Wrzeciono: | |
| Moc silnika napędowego S1: | 11 kW |
| Moment obrotowy silnika napędowego S1: | 70 Nm |
| Silnik napędowy S6 30% pracy: | 22 kW |
| Moment obrotowy silnika napędowego S6 30: | 140 Nm |
| Gniazdo wrzeciona: | DIN ISO 702-1 nr 6 |
| Otwór wrzeciona: | Ø 65 mm |
| Przejście Chucka: | Ø 51 mm |
| Rozmiar uchwytu: | 200 mm |
| Układ chłodzenia smarem: | |
| Moc pompy chłodziwa: | 0,55 kW |
| Pojemność zbiornika: | 300 litrów |
| Układ hydrauliczny: | |
| Moc pompy hydraulicznej: | 2,2 kW |
| Pojemność zbiornika: | 36 litrów |
| Dane maszyny: | |
| Średnica uchwytu: | 320 mm |
| Długość toczenia: | 475 mm |
| Ø toczenia nad głowicą: | 400 mm |
| Ø toczenia nad łożem maszyny : | 570 mm |
| Łoże skośne: | 45° |
| Zakres prędkości: | |
| Prędkość wrzeciona: | 30 – 4000 obr. |
| Magazyn narzędzi: | |
| Typ: | Serwo VDI 40 – DIN5480 |
| Liczba stacji narzędziowych : | 12 |
| Głowica narzędzi Sauter z narzędziami napędzanymi DIN5480: | |
| Dopuszczalna prędkość narzędzi w głowicy: | maks. 6 000 rpm. |
| Moc narzędzi: | 4,82 kW |
| Maks. moment obrotowy narzędzia: | 20 Nm |
| Dokładność: | |
| Dokładność powtarzania: | ± 0,002 mm |
| Dokładność pozycjonowania: | ± 0,004 mm |
| Dokładność kątowa osi C: | 51´´ |
| Przejazd głowicy: | |
| Oś X: | 235 mm |
| Oś Z: | 530 mm |
| Szybki dojazd: | |
| Oś X: | 24 m/min. |
| Oś Z:: | 30 m/min. |
| Moment obrotowy silnika: | |
| Oś X/oś Z: | 11 Nm |
| Siły posuwu: | |
| Oś X/oś Z: | 8,4 kN / 5,6 kN |
| Konik: | |
| Trzonek: | MT 5 |
| Średnica tulei wrzeciona: | 100 mm |
| Skok tulei wrzeciona, hydrauliczny: | 100 mm |
| Wymiary: | |
| Długość x szerokość x wysokość: | 4 570 x 1 845 x 1 955 mm |
| Masa całkowita: | 4 200 kg |
Wyposażenie dodatkowe:
– Zestaw startowy VDI 40 [3536116]
– Interfejs podajnika prętów [3511599093]
– Ładowarka z krótkim drążkiem SL 80-S
– Ładowarka z krótkim drążkiem XH 552
– Ładowarka DB-EVO
– Szczęki miękkie Ø 300 mm – 4 sztuki [3519745]
– Szczęki twarde Ø300 mm – 4 sztuki [3519755]
– Trójszczękowy uchwyt tokarski Ø 250 mm wraz z cylindrem [3515185010]
– Szczęki miękkie 250 mm – 3 sztuki [3519741]
– Szczęki twarde 250 mm – 3 sztuki [3519751]
– Hydrauliczny uchwyt tokarski czteroszczękowy Ø 200 mm w tym cylinder [3515195011]
– Miękkie szczęki Ø 200 mm – 4 sztuki [3519740]
– Szczęki twarde Ø 200 mm – 4 sztuki [3519750]
– Hydrauliczny uchwyt tokarski czteroszczękowy Ø 250 mm wraz z cylindrem [3515195012]
– Szczęki miękkie Ø 250 mm – 4 sztuki [3519744]
– Szczęki twarde Ø 250 mm – 4 sztuki [3519754]
– Wewnętrzne chłodzenie narzędzia [3511599095]
– Wewnętrzne chłodzenie narzędzia [3511599094]
– Separator oleju [3511599091]
– Chwytaki części [3511599090]
– Uchwyt narzędziowy VDI40 z napędem osiowym [3511599110]
– Uchwyt narzędziowy VDI40 z napędem promieniowym [3511599111]
– Uchwyt narzędziowy VDI40, promieniowo zagłębiony [3511599112]
– Zestaw narzędzi tokarskich Węglik spiekany 25 mm [3544200]
– Oprogramowanie DXF Viewer/Reader [3584014]
– Rowkowanie (oprogramowanie) [3584030]
