Tokarka uniwersalna z precyzyjnym wrzecionem Optimum TM 3310 [3403020]
24 809,00 zł
30 515,07 zł
Przed dokonaniem zamówienia potwierdź dostępność
(Cena w potwierdzeniu zamówienia nie uwzględnia kosztów transportu)
Pobierz kartę katalogową w PDF
TM 3110 – tokarka z precyzyjnym wrzecionem oraz bardzo prostą obsługą. Ze śrubą pociągową i wałkiem pociągowym.
Opis:
- Indukcyjnie hartowane i precyzyjnie szlifowane prowadnice łoża
- Gwarantowana koncentryczność końcówki wrzeciona lepsza niż 0,015 mm
- DC 24 Volt – Elektryczne
- Obroty prawo / lewo przełączane dźwignią na ruchomym suporcie obrabiarki
- Bezpieczne koła ręczne z funkcją zwalniania zgodnie z normą EN23125 w osi X i Z
- Hartowane wrzeciono główne w regulowanych łożyskach stożkowych
- Silnik główny hamowany elektrycznie
- Przycisk zatrzymania awaryjnego prawy i lewy
- Hartowane wrzeciono główne zamontowane na regulowanych, precyzyjnych łożyskach stożkowych
- Podstawa maszyny w stabilnej konstrukcji stalowej
- Wyłącznik ochronny silnika
- Przyjazna dla użytkownika klawiatura membranowa z funkcjami: maszyna włączona i uruchomiona bezpośrednio
- Mocowanie wrzeciona – wrzeciono tokarskie jest zaprojektowane jako uchwyt Camlock DIN ISO 702-2 nr 4
- Lampa maszynowa LED – nieoślepiająca zintegrowana z osłoną przed wiórami
- Wysuwana taca na wióry z szynami prowadzącym

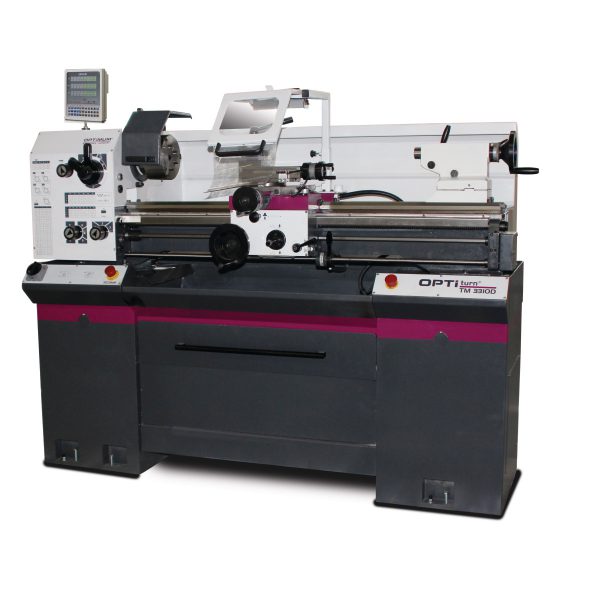

TM 3310D – Cyfrowy wskaźnik położenia DPA 3:
- Wyświetlacz:– Przyjazna dla użytkownika klawiatura membranowa, bryzgoszczelna, bezodblaskowa i łatwa do czyszczenia
- System pomiarowy:
– Taśma magnetyczna w osi X i Z0
– Skala w osi Z
– Elektroniczne elementy pomiarowe wagi są zabezpieczone i uszczelnione w obudowie
– Zapewnia dokładne i wiarygodne wyniki pomiarów, nawet gdy układ pomiarowy pracuje w oleju lub chłodziwie
– Tolerancja na wibracje i zakłócenia magnetyczne
Zakres dostawy:

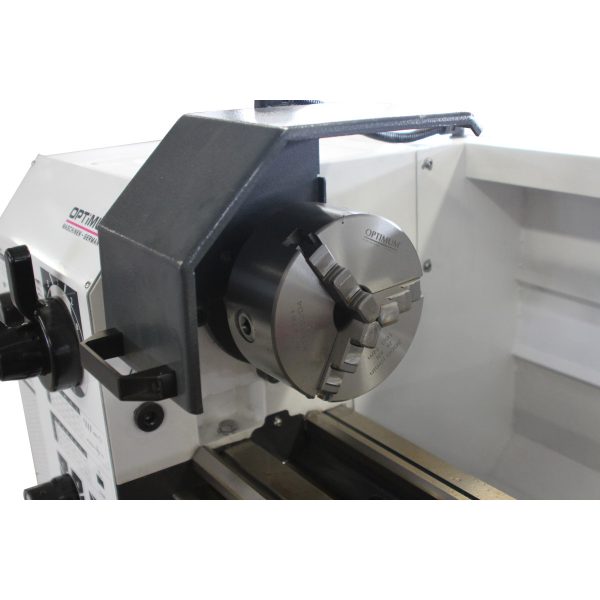

- Trójszczękowy uchwyt tokarski Ø 160 mm, nr. 4
- Oświetlenie maszynowe LED
- Tuleja redukcyjna MT 5/ MT 3
- Nie obrotowy kieł MK3
- Poczwórny uchwyt stalowy 16 mm
- Zestaw do zmiany biegów w maszynie
- Podstawa maszyny
- Narzędzia do obsługi
| Dane techniczne: | |
| Przyłącze elektryczne: | 400 V / 3 Ph ~50 Hz |
| Moc silnika S6-60% pracy: | 1,5 kW |
| Wysokość kłów / Rozstaw w kłach: | 165 mm / 1000 mm |
| Maks. średnica toczenia nad łożem: | 330 mm |
| Końcówka wrzeciona (mocowanie uchwytu): | Camlock DIN ISO 702-2 Nr. 4 |
| Prędkości obrotowe wrzeciona: | 65 – 2.000 min-1 |
| Ilość stopni: | 9 Stopni |
| Stożek wrzeciona: | MK 5 |
| Przelot wrzeciona: | Ø 38 mm |
| Przesuw sań górnych / suportu poprzecznego: | 90 mm / 168 mm |
| Posuwy wzdłużne: | 0,02 – 0,4 mm/U (24 posuwy) |
| Posuwy poprzeczne: | 0,01 – 0,2 mm / obr (32 posuwy) |
| Gwinty metryczne: | 0,4 – 10 mm/U (29 skoków) |
| Gwinty calowe: | 56 – 4 Gg/cal (skoków) |
| Wymiary: długość x szerokość x wysokość: | 1.760 x 745 x 1320 mm |
| Waga netto: | 469 kg / 471 kg |
Wyposażenie dodatkowe:
– Uchwyt trójszczękowy samocentrujący Ø 200 mm Camlock nr 4 [3442762]
– Uchwyt czteroszczękowy OPTIMUM Ø 200 mm, z niezależnym nastawem szczęk, Camlock nr 4 [3442879]
– Uchwyt trójszczękowy samocentrujący Ø 200 mm BISON Camlock nr 4 [3450310]
– Uchwyt czteroszczękowy samocentrujący Ø 200 mm BISON Camlock nr 4 [3450360]
– Uchwyt tulei 5C – Camlock Nr 4 [3441554]
– Tuleje zaciskowe SPZ – 5C (zestaw 17 szt.) [3441509]
– Imak narzędziowy szybkowymienny Multifix – zestaw SWH 3-E [3384303]
– Montaż fabryczny SWH 3-E [9000400]
– Wiertła HSS ze stożkiem Morse’a MK 3 (zestaw 9 szt.) [3051003]
– Noże tokarskie HM 12 mm (zestaw 3 szt.) [3441641]
– Noże tokarskie HM 16 mm (zestaw 11 szt.) [3441604]
– Noże tokarskie HM 16 mm (zestaw 5 szt.) [3441610]
– Noże tokarskie HM 16 mm (zestaw 5 szt.) [3441668]
– Noże tokarskie HM 16 mm (zestaw 5 szt.) [3441216]
– Noże tokarskie HM od 8 mm do 20 mm (zestaw 5 szt.) [3441650]
– Nawiertak do nakiełków HSS; 0,75 – 4,5 mm (zestaw 10 szt.) [3203010]
– Kieł obrotowy MK 3 [3440703]
– Kieł obrotowy BISON MK 3 [3451003]
– Kieł obrotowy z wymiennymi końcówkami MK 3 [3440733]
– System chłodzenia uniwersalny KME1 (230 V) [3351999]
– Podtrzymka ruchoma Ø 10 – 70 mm do TM 3310 [3441469]
– Podtrzymka stała Ø 10 – Ø 70 mm do TM 3310 [3441470]
– Blok zaciskowy – zestaw 16-05 [3440653]
– Wibroizolator poziomujący SE 1 [3381012]
– Śruba poziomująca z tłumikiem drgań SE 55 [3352981]
