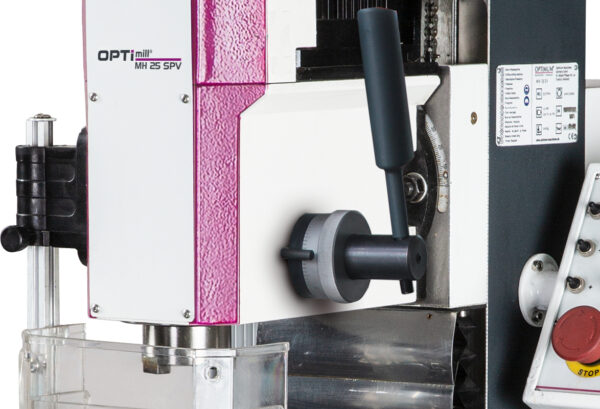

Frezarka stołowa OPTImill MH 25SPV [3338161]
Kategoria:
Frezarki konwencjonalne, pionowe do metalu
Cena netto:
22 466,00 zł
Cena brutto:
27 633,18 zł
Przed dokonaniem zamówienia potwierdź dostępność
(Cena w potwierdzeniu zamówienia nie uwzględnia kosztów transportu)
Pobierz kartę katalogową w PDF
OPTImill MH 25SPV – stołowa frezarka z elektronicznie, bezstopniowo regulowanym napędem wrzeciona,silnikami krokowymi oraz cyfrowym wskaźnikiem położenia DRO 5.
Opis:
- Silnik inwerterowy
- Wyjątkowo cicha praca
- Przeciwwaga ułatwia regulację osi Z
- Bezstopniowa regulacja prędkości
- Łatwa i szybka wymiana narzędzi dzięki systemowi szybkiego mocowania narzędzi
- Szeroka szyna osi Z
- Wrzeciona posuwowe regulowane za pomocą regulowanych nakrętek wrzecionowych
- Stabilna prowadnica o przekroju jaskółczego ogona, precyzyjnie szlifowana i zgarniana z regulowanymi klinami
- Łożyska kulkowe skośne w osiach
- Możliwość obrotu głowicy wiercącej i frezującej o ± 45
- Przełącznik obrotów wrzeciona prawo/lewo
- Kratka ochronna o regulowanej wysokości z mikroprzełącznikiem
- Wyłącznik krańcowy dla wszystkich trzech osi
- Panel sterowania z przyjazną dla użytkownika klawiaturą membranową
- Bezstopniowa regulacja posuwu we wszystkich osiach
- Szybki przesuw w osiach X-/Y dla szybkiego pozycjonowania
- Cyfrowy 3-osiowy wskaźnik położenia DRO 5
- Ogranicznik posuwu
- Wyłączenie posuwu przy zatrzymaniu wrzeciona
- Wyłącznik krańcowy dla wszystkich trzech osi
Mechaniczny system szybkiego mocowania oprawki narzędzia:
- Głowica frezarska wyposażona jest w tuleję rozprężną do oprawek BT30 z grzybkiem
- Łatwa wymiana poprzez obrócenie klucza sześciokątnego w otworze montażowym
| Dane techniczne: | |
| Napięcie elektryczne: | 230 V / 50 Hz |
| Moc silnika: | 1.5 kW |
| Wydajność wiercenia i frezowania: | |
| Max. średnica głowicy frezarskiej.: | Ø 50 mm |
| Średnica wiercenia w stali: | Ø 25 mm |
| Głowica frezująca: | |
| Zakres obrotu głowicy frezującej: | 45° |
| Stół frezarski: | |
| Długość stołu do frezowania: | 620 mm |
| Szerokość stołu frezarskiego: | 180 mm |
| Odległość wrzeciona pionowego – stół frezarski min.: | 0 mm |
| Odległość wrzeciona pionowego – stół frezarski max.: | 300 mm |
| Szerokość T rowków w stole do frezowania: | 12 mm |
| Ilość T rowków w stole do frezowania: | 3 |
| Ostępy między T rowkami w stole do frezowania: | 50 mm |
| Obciążenie maks. stołu do frezowania: | 30 kg |
| Normy i dopuszczenia: | |
| Standard: | DIN EN 55011 |
| Klasa EMC: | C2 |
| Posuwy: | |
| Przesuw osi X: | automat. 380 mm |
| Przesuw osi Y: | automat. 130 mm |
| Przesuw osi Z: | automat. 190 mm |
| Prędkość posuwu Oś X: | 150 mm/min |
| Prędkość posuwu Oś Y: | 100 mm/min |
| Prędkość posuwu Oś Z: | 80 mm/min |
| Wrzeciono : | |
| Odległość wrzeciona od kolumny: | 185 mm |
| Uchwyt wrzeciona: | BT 30 |
| Obroty wrzeciona: | 200 – 4000 min¯¹ |
| Liczba zakresów prędkości obrotowej: | 1 |
| Regulacja prędkości obrotowej wrzeciona: | regulowane elektronicznie |
| Moc silnika: | 1,5kW |
| Moment obrotowy: | 10 Nm |
| Wymiary i waga: | |
| Długość (produktu) ok.: | 970 mm |
| Szerokość/głębokość (produkt) ok.: | 955 mm |
| Wysokość (produktu) ok.: | 1025 mm |
| Waga: | 200 kg |
Wyposażenie dodatkowe:
– Zestaw startowy BT 30 [3353282]
– Podstawa 700 x 550 x 750 mm [3353009]
