Tokarka CNC OPTIturn L460 [3514420]

Tokarka CNC OPTIturn L460 [3514420]

Kategoria: Tokarki CNC
CENA

Na zapytanie

Przed dokonaniem zamówienia potwierdź dostępność

koszt transportu

(Cena w potwierdzeniu zamówienia nie uwzględnia kosztów transportu)

logo optimum

OPTIturn L460 – tokarka CNC do metalu ze sterowaniem Siemens Sinumerik 828D Basic T.

Przekonujące argumenty: jakość, wydajność oraz cena!!!

Opis:

  • Bardzo wysoka precyzja maszyny dzięki najnowszym systemom kontroli oraz serwonapędom SIEMENS
  • Nowa kompaktowa konstrukcja wrzeciennika
  • Przełączanie między dwoma biegami odbywa się pneumatycznie za pomocą cylindra powietrznego
  • Dzięki strukturze wrzeciennika poziom hałasu jest bardzo niski
  • Szeroki łoże z podwójnymi prostokątnymi prowadnicami
  • Hartowane i szlifowane prowadnice
  • Duży konik poruszający się na dwóch prowadnicach łatwy do pozycjonowania dzięki wózkowi, wyposażony w zaciski
  • 2 przednie oddzielnie ruchome drzwi z wbudowanymi oknami
  • Mikroprzełączniki zapobiegają uruchomieniu maszyny jeśli ta nie jest zamknięta
  • RJ45 (Ethernet, LAN), port USB i złącze zasilania (230V)
  • Ruchomy panel sterowania
  • Dwa elektryczne pokrętła dla osi X oraz osi Z
  • Automatyczne smarowanie wrzeciennika
  • Automatyczne smarowanie wzdłużnego i poprzecznego wózka
  • Halogenowe oświetlenie robocze
  • Wymiennik ciepła
  • Dobrej jakości łożyska stożkowe zapewniają dużą precyzje przy wysokich obrotach (4500 U/min)
  • Głowica narzędziowa na 8 narzędzi
  • 2 lata gwarancji firmy Simens
  • Sterowanie CNC Siemens 828D Basic T zapewniające:

– bezpieczeństwo pracy

– programowanie w SHOPTURN

– symulator 3-D

– gotowość do pracy w sieci

– nagrywanie symulacji

Zakres dostawy:

  • EMC
  • Panel sterujący
  • Hydrauliczna głowica na 8 narzędzi LS160 VDI40
  • 3-szczękowy uchwyt hydrauliczny Ø 200 mm
  • Komplet szczęk twardych i miękkich
  • Wymiennik ciepła
  • Zaślepka konika
  • Stopki mocujące 6 szt.
  • Wyposażenie chłodzące

Dane techniczne:

Przyłącze główne:400 V / 3 Ph 50 Hz
Moc całkowita:20 kW
Moc silnika napędowego:11 kW
Moment obrotowy silnika:70 Nm
Stożek wrzeciona:DIN ISO 702-1 No. 6
Średnica mocowania wrzeciennika:Ø 65 mm
Moc silnika pompy agregatu chłodzenia:375 W
Pojemność zbiornika chłodziwa:240 litrów
Moc silnika agregatu hydraulicznego750 W
Pojemność zbiornika płynu hydraulicznego50 l
Wysokość kłów:235 mm
Rozstaw kłów:1500 mm
Średnica toczenia nad suportem poprzecznym:240 mm
Średnica toczenia nad łożem:475 mm
Średnica toczenia w mostku łoża710 mm
Uchwyt hydrauliczny:200 mm
Przelot wrzeciona:52 mm
Obroty wrzeciona:100 – 950 obr/min / 900 – 4500 obr/min
Moment obrotowy na wrzecionie525 Nm / 382 Nm
Typ głowicy hydraulicznej:LS 160 VDI 40
Maksymalna liczba narzędzi głowicy:8
Maksymalny wymiar narzędzi (kwadrat) głowicy:25 x 25 mm
Maksymalna średnica otworu w oprawce głowicy:Ø 32 mm
Moc silnika opcjonalnej osi C5 kW
Moment obrotowy silnika opcjonalnej osi C15 Nm
Obroty wrzeciona na opcjonalnej osi C6000 obr/min
Dokładność powtarzalna:+/- 0,005 mm
Dokładność pozycjonowania:+/- 0,005 mm
Przejazdy oś X:260 mm
Przejazdy oś Z:1680 mm
Szybkość posuwu oś X:15000 mm/min
Szybkość posuwu oś Z:15000 mm/min
Moment obrotowy silnika głowicy oś X:6 Nm
Moment obrotowy silnika głowicy oś Z:16 Nm
Stożek tulei konika:MK 4
Średnica tulei wysuwanej konika:65 mm
Wysuw tulei konika:150 mm
Długość x Szerokość x Wysokość:3530 x 1952 x 2025 mm
Waga całkowita:3450 kg
Optiturn L 440 łożeOptiturn L 440 wrzeciennik

Łoże

  • Szeroka konstrukcja
  • Napęd ze śrubami kulistymi dla większej powtarzalności

Wrzeciennik

  • Precyzyjne łożyska
  • Stabilna konstrukcja
  • Sprawne funkcjonowanie także przy wysokich obrotach
Optiturn L 440 wymiennik cieplaOptiturn L 440 zmieniacz predkosci

Wymiennik ciepła

  • Wydajny przepływ ciepła z szafy rozdzielczej
  • Pozwala uniknąć przegrzewania się podzespołów elektrycznych oraz CNC

Regulacja prędkości

  • Pneumatyczna
  • Automatyczna
  • Ciągłe smarowanie wałka zapewnia wysoką dokładność
Optiturn L 440 pomiary laseroweOptiturn L 440 głowica

Laserowy pomiar

  • Gwarantowana powtarzalność i dokładność pozycjonowania

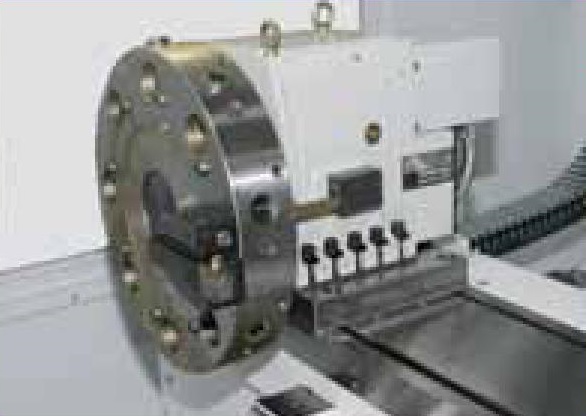

Głowica

  • 8 kieszeni na narzędzia
  • Hydrauliczne VDI 40
  • Wysokość gniazda max. 25 mm
  • Średnica gniazda 32 mm
Optiturn L 440 konikOptiturn L 440 hydraulika

Konik

  • Sporych rozmiarów
  • Wózek z śrubami kulkowymi

Jednostka hydrauliczna

  • Do zaciskania szczęk uchwytów tokarskich oraz zmiany narzędzi
  • Moc 750 W
  • Pojemność zbiornika 50 litrów
  • Ciśnienie zaciskania 2500 kPa
  • Ciśnienie robocze 2942 kPa
Optiturn L 440 uchwyt tokarskiOptiturn L 440 wyposazenie chłodzenia

Uchwyt tokarski

  • 3-szczękowy uchwyt tokarski hydrauliczny Ø 200 mm
  • Przelot 52 mm
  • Proste mocowanie elementu obrabianego

Wyposażenie chłodzące

  • Bardzo wydajna pompa 375 W
  • Max. objętość dostawy płynu 55 l/min
  • Max. ciśnienie pompy 235 kPa
