Wiertarka słupowa ze stołem krzyżowym OPTIMUM DH 40CTP [3034352]
14 401,05 zł
17 713,29 zł
Przed dokonaniem zamówienia potwierdź dostępność
(Cena w potwierdzeniu zamówienia nie uwzględnia kosztów transportu)
Pobierz kartę katalogową w PDF
DH 40CTP – Wiertarka słupowa, kolumnowa ze stołem krzyżowym oraz automatycznym posuwem tulei.
Szeroki zakres prędkości obrotowych wrzeciona.
Opis:
- Ciężka, solidna wersja odlewana
- Spokojny bieg dzięki szlifowanym kołom zębatym pracującym w kąpieli olejowej
- Duży zakres prędkości od 95 – 3200 min-1
- Dwustopniowy przemysłowy silnik elektryczny wysokiej jakości

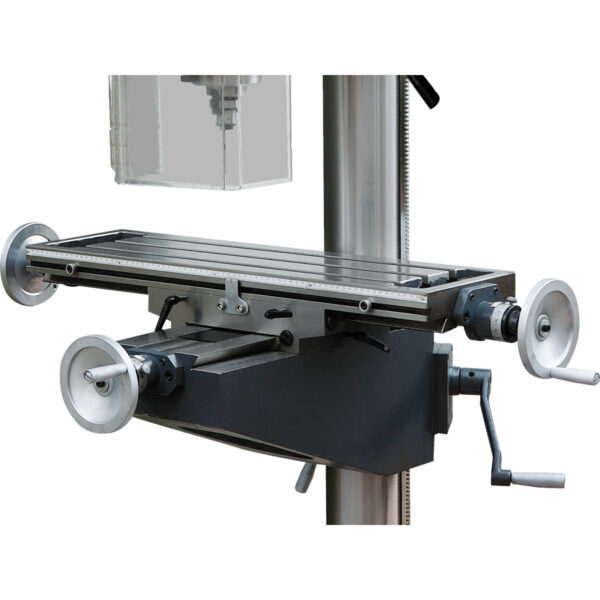

- Duży wymiarowy, masywny stół krzyżowy, precyzyjnie obrobiony powierzchniowo, przestawiany za pomocą 3 kół ręcznych, ze zintegrowaną skalą wymiarów wzdłużnych
- Regulowane zderzaki końcowe na stole krzyżowym
- Możliwość przestawiania wysokości głowicy przekładni i stołu
- Prowadnice stołu mogą być precyzyjnie przestawiane za pomocą regulowanych listew klinowych
- Masywna, precyzyjnie obrobiona powierzchniowo płyta podstawy; może być wykorzystana jako powierzchnia robocza dla szczególnie wysokich elementów poprzez odchylenie stołu poprzecznego
- Obrót w prawo/lewo
- Zatrzymanie głębokości wiercenia
- Funkcja nacinania gwintów
- Automatyczny posuw pinoli
Zakres dostawy:
- Uchwyt wiertarski 1-13 mm / B 18
- Nakrętki teowe do montażu imadła
- Tuleja redukcyjna MK 4 / MK3
- Narzędzia do obsługi
| Dane techniczne | |
| Napięcie elektryczne: | 400 v / 3 Ph ∼50 Hz |
| Moc silnika: | 1.1/1.5 kW |
| Wydajność wiercenia | |
| Średnica wiercenia w stali (S235JR): | Ø 32 mm |
| Średnica wiercenia ciągłego w stali (S235JR): | Ø 25 mm |
| Mocowanie wrzeciona | |
| Wysuw tulei wrzeciona: | 120 mm |
| Mocowanie we wrzecionie: | MK 4 |
| Posuw tulei: | automatyczny 0,10 | 0,18 | 0,26 mm/U |
| Prędkości obrotowe | |
| Zakres prędkości obrotowych wrzeciona: | 95 – 3.200 min-1 |
| Liczba stopni: | 12 |
| Stół wiertarski | |
| Wymiary stołu wiertarskiego długość x szerokość: | 730 mm x 210 mm |
| Szerokość rowka teowego: | 14 mm |
| Podstawa maszyny | |
| Powierzchnia robocza podstawy dł. x szer.: | 385 x 385 mm |
| Szerokość rowka teowego / Ilość / Rozstaw: | 14 mm / 2 / 150 mm |
| Przesuw osi X/Y: | 480 mm / 180 mm |
| Wymiary | |
| Dł. x szer. x wys.: | 1060 × 750 × 1760 mm |
| Waga netto: | 350 kg |
Wyposażenie dodatkowe:
– Uchwyt wiertarski Optimum B16; 1-8 mm [3050608]
– Uchwyt wiertarski Optimum B16; 1-10 mm [3050610]
– Uchwyt wiertarski szybkomocujący DKC13 1-13 mm [3050632]
– Uchwyt wiertarski szybkomocujący DKC16 1-16 mm [3050633]
– Uchwyt wiertarski bezpośredniego mocowania MT4 1-16 mm; do 6000 obr./min. [3050574]
– Narzędzia mocujące SPW 12 (zestaw 58 szt.) [3352017]
– Wiertła HSS 1 – 13 mm (zestaw 25 szt.) [3201010]
– Wiertła spiralne HSS-CO 5% (zestaw 41-części) [3201021]
– Wiertła do blachy HSS 3 – 30,5 mm (zestaw 3 szt.) [3201055]
– Wiertła stopniowe stożkowe HSS 4-30 mm (zestaw 3 szt.) [3201056]
– Pogłębiacz stożkowy (zestaw 6 szt.) [3201050]
– Pogłębiacze (zestaw 6-częściowy) [3201051]
– Docisk 14 mm/ M 12 (2 szt) [3352031]
– Zestaw do naprawy gwintów M5 – M12 [3202010]
– Stół obrotowy poziomy/pionowy uniwersalny RT 150 [3356150]
– Podkładki równoległe – zestaw (20 szt.) [3354001]
– System chłodzenia uniwersalny KME1 (230 V) [3351999]
– T – nakrętka M 12 / 14 mm [3353025]
– Przystawka do gwintowania M5 – M12/B16 [3352042]
