Gilotyna hydrauliczna do blachy Metallkraft HTBS BASIC S 2006 [4205020]
122 760,00 zł
150 994,80 zł
Przed dokonaniem zamówienia potwierdź dostępność
(Cena w potwierdzeniu zamówienia nie uwzględnia kosztów transportu)
Pobierz kartę katalogową w PDF
HTBS BASIC S 2006 – gilotyna hydrauliczna do blachy. Wyposażona w prowadnicę blachy i zmotoryzowaną regulację szczeliny cięcia.
Opis:

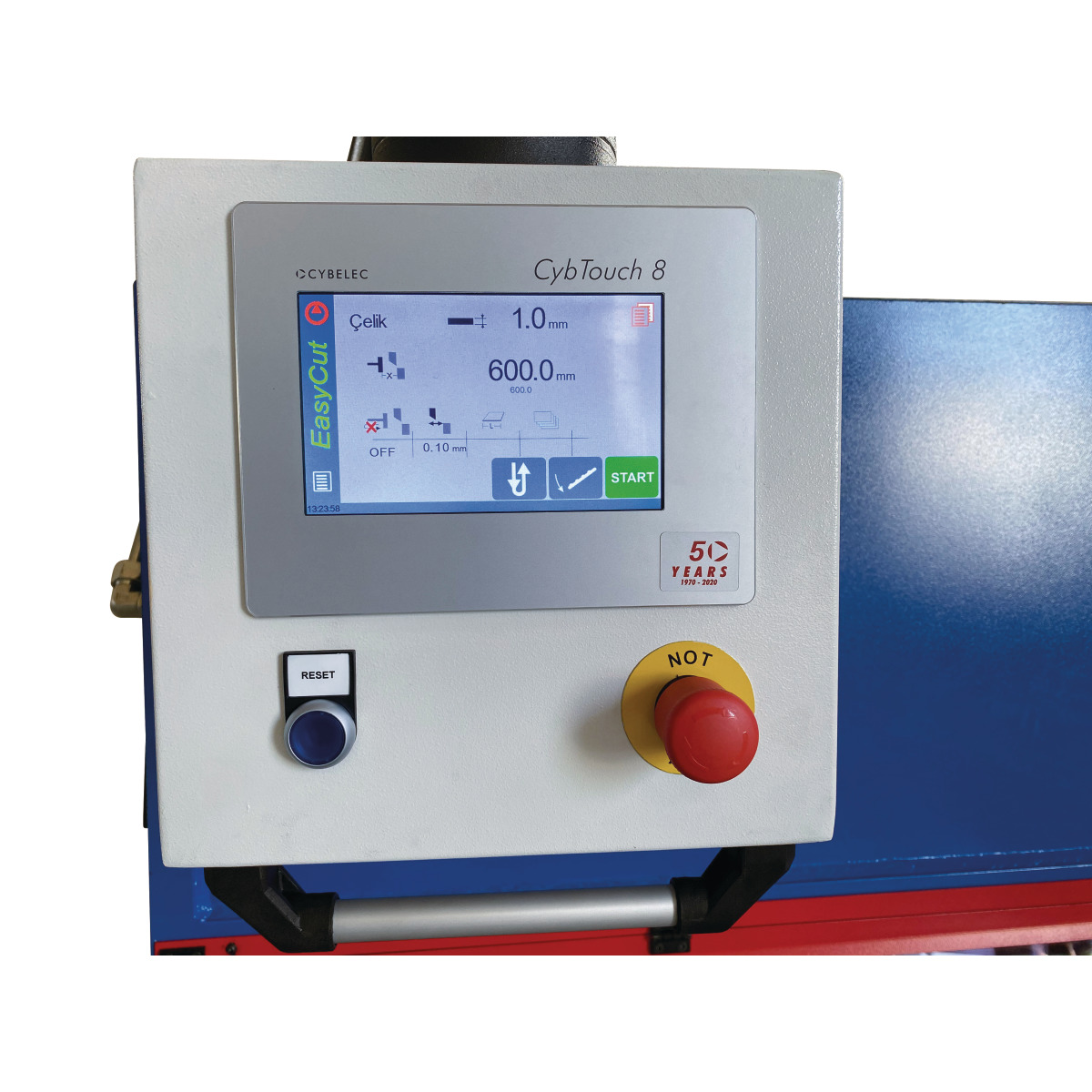

- Sterowanie NC z ekranem dotykowym CybTouch 8 na uchylnym ramieniu
- Zderzak tylny sterowany NC (5-1000 mm) napędzany za pomocą recyrkulacyjnych śrub kulowych
- Bariera świetlna bezpieczeństwa z tyłu
- Zmotoryzowana regulacja szczeliny cięcia za pomocą sterowania

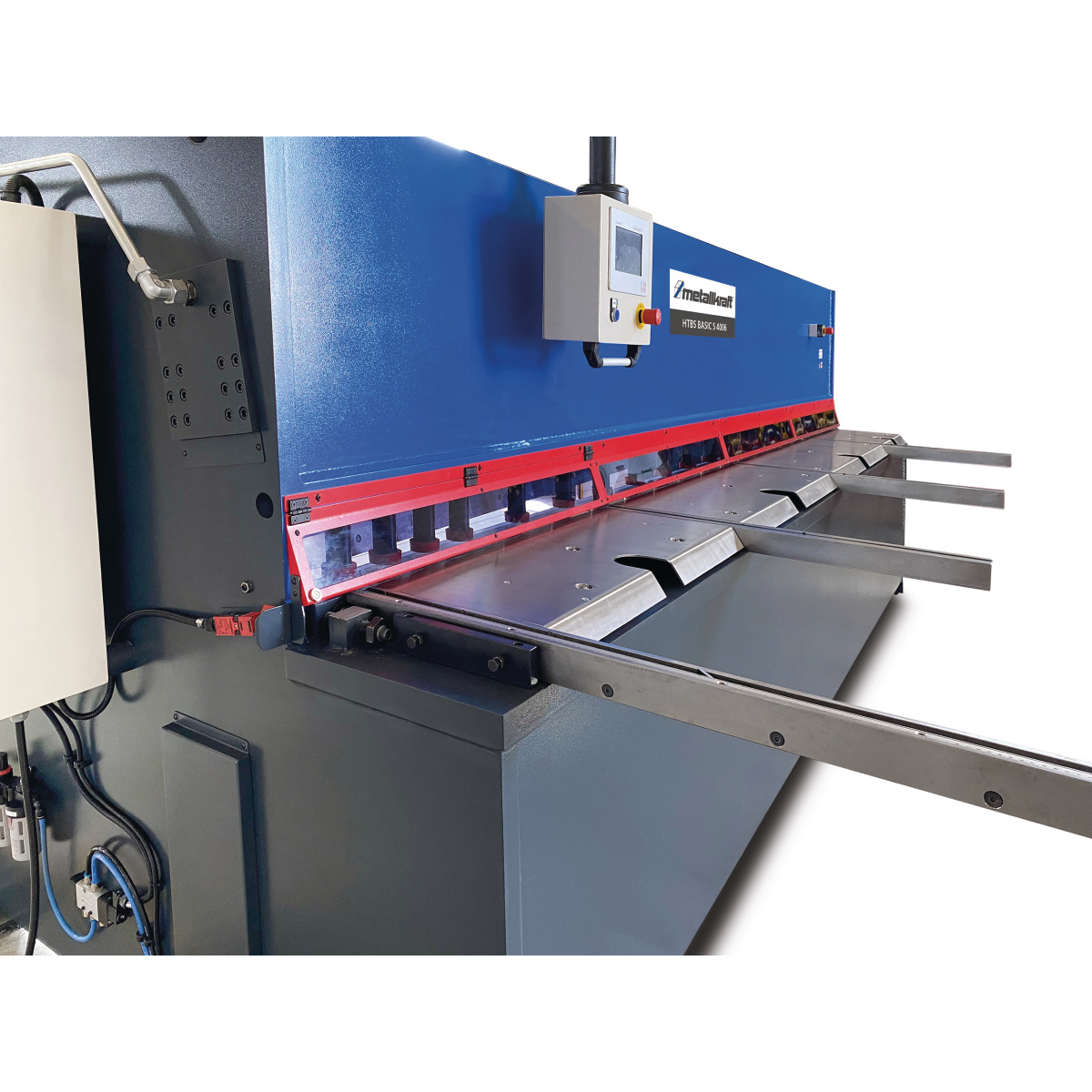

- Ogranicznik boczny 1500 mm ze skalą i rowkiem teowym – podpora arkusza blachy
- Dwie przednie podpory arkusza blachy 1000 mm
- Stół kulowy
- Gumowe zintegrowane mocowania arkusza blachy
- Płynna regulacja długości cięcia za pomocą panelu sterowania NC

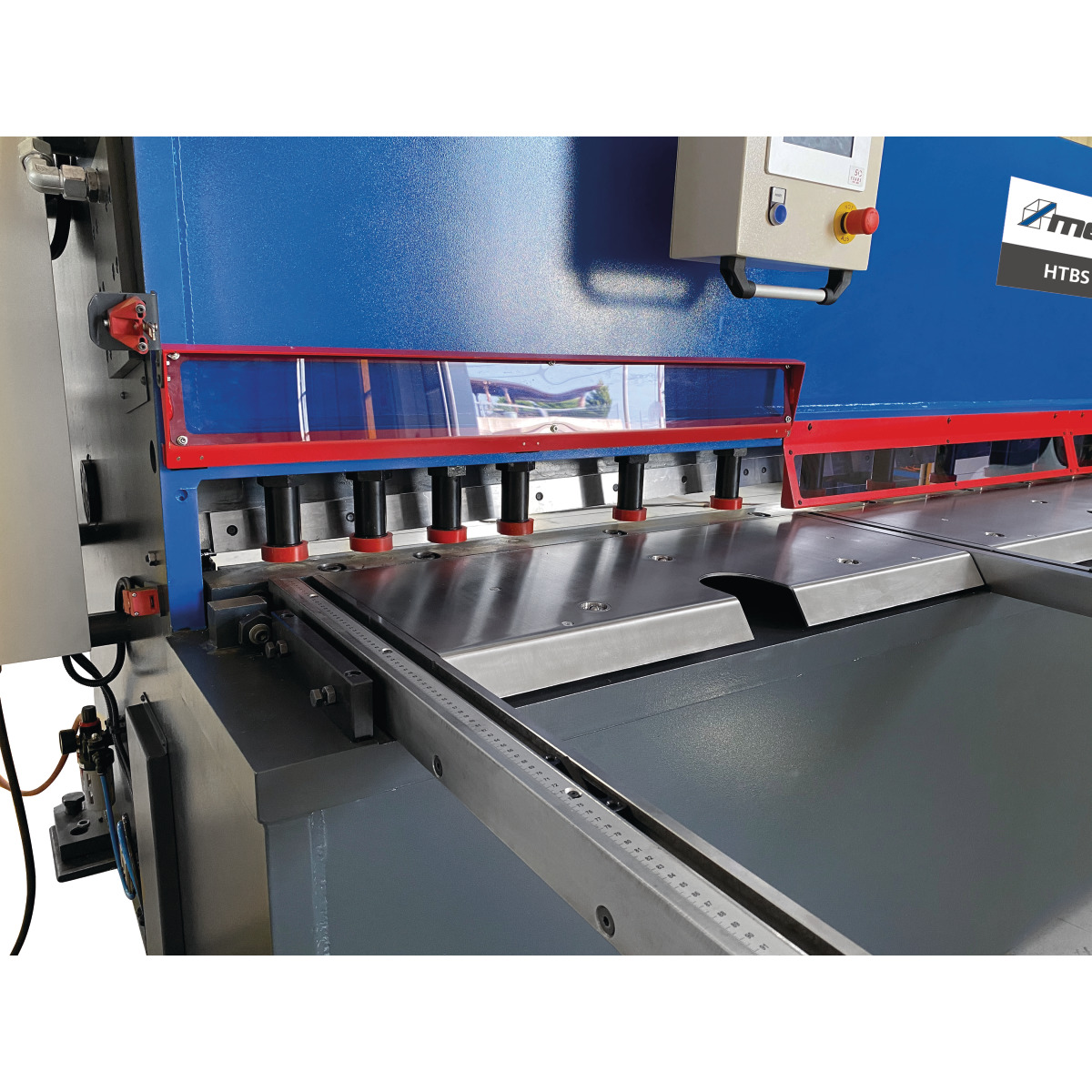

- Uchylna osłona palców 1000 mm z wkładkami z pleksi
- Tylne podparcie arkusza
- Oświetlenie linii cięcia
- Noże przystosowane do cięcia stali nierdzewnej
- Segmentowe – ostrza górne z 2 krawędziami tnącymi. Dolne ostrza z 4 krawędziami tnącymi
- Podzespoły elektryczne firmy Siemens, Mitsubishi etc.
- Podzespoły hydrauliczne Hoerbiger, Hydac etc.
| Dane techniczne | |
| Maksymalna długość cięcia: | 2060 mm |
| Maksymalna wydajność cięcia dla wytrzymałości materiału na rozciąganie 400N / mm2: | 6 mm |
| Maksymalna wydajność cięcia dla wytrzymałości materiału na rozciąganie 600N / mm2: | 4 mm |
| Zakres regulacji tylnego zderzaka do: | 1000 mm |
| Prędkość tylnego zderzaka: | 120 mm/s |
| Długość ogranicznika bocznego: | 1500 mm |
| Moc silnika tylnego zderzaka: | 0,37 kW |
| Kąt cięcia: | 1,5 ° |
| Ilość skoków dla pełnej długości cięcia: | 24 / min |
| Liczba ramion nośnych: | 2 szt. |
| Regulacja szczeliny cięcia min.: | 0,05 mm |
| Regulacja szczeliny cięcia max.: | 0,6 mm |
| Pojemność zbiornika oleju: | 180 l |
| Długość stołu: | 2320 mm |
| Głębokość stołu: | 485 mm |
| Wysokość stołu: | 800 mm |
| Długość: | 2900 mm |
| Wysokość: | 1900 mm |
| Waga: | 5100 kg |
| Napięcie: | 400 V |
| Częstotliwość sieci: | 50 Hz |
Wyposażenie dodatkowe:
Wyposażenie opcjonalne (dostępne wyłącznie przy zamówieniu nowego urządzenia):
– Wspornik blachy pneumatyczny 2-stopniowy [4220570]
– Wyświetlanie linii cięcia za pomocą lasera [4220540]
– Wspornik blachy pneumatyczny 1-stopniowy [4220560]
– Przednia bariera świetlna zamiast ochrony palców [4220500]
– Napęd servo tylnego zderzaka [4220501]
– Zderzak tylny 1250 mm [4220502]
– Ramię podporowe dodatkowe przednie 2 m ze stopą podporową [4220510]
– Ramię podporowe dodatkowe przednie 3 m ze stopą podporową [4220511]
– Przedłużenie 2 m dla standardowych ramion nośnych z podporą pionową [4220512]
– Przedłużenie 3 m dla standardowych ramion nośnych z podporą pionową [4220513]
– Przedłużenie 2 m zderzaka bocznego ze stopką podporową [4220514]
– Przedłużenie 3 m zderzaka bocznego ze stopką podporową [4220515]
– Ogranicznik boczny 1500 mm dodatkowy – prawa strona maszyny [4220516]
– Przegroda sprzętowa – otwieranie ręczne [4220521]
– Przegroda sprzętowa – otwieranie pneumatyczne [4220522]
– Ogranicznik kąta regulowany 0 – 180° [4220525]
– Chłodnica oleju [4220530]
– Podgrzewacz oleju [4220531]
– Ręczne centralne smarowanie prowadnicy listwy tnącej [4220550]
– Automatyczne centralne smarowanie prowadnicy listwy tnącej [4220555]
– Osłona chroniąca palce, składana do 1000 mm [4220526]
