Tokarka precyzyjna OPTIturn TX 5216V – DPA 32-3 [3432447]
135 149,00 zł
166 233,27 zł
Przed dokonaniem zamówienia potwierdź dostępność
(Cena w potwierdzeniu zamówienia nie uwzględnia kosztów transportu)
Pobierz kartę katalogową w PDF
TX 5216V – DPA 32-3 – precyzyjna tokarka z cyfrowym wskaźnikiem położenia DPA32-3 oraz elektronicznie regulowanymi obrotami.
Opis:
- Łoże maszyn i podbudowa z pełnego odlewu wysokogatunkowego żeliwa szarego
- Jednoczęściowa wanna maszyny wykonana ze stali
- Wysoka sztywność obudowy wrzeciennika dzięki mocno żebrowanemu żeliwie 25GG
- We wrzecienniku – hartowane wszystkie koła zębate oraz wałki zamontowane na łożyskach igiełkowych, smarowane w kąpieli olejowej
- Hartowane i szlifowane wrzeciono zapewnia ogromną precyzję i trwałość
- Dzięki doskonałej wydajności cięcia usuwanie wiórów nie stanowi problemu podczas obróbki zgrubnej
- Duża osłona ochronna uchwytu tokarskiego, obracana na pierścieniu prowadzącym
- Łatwa w serwisowaniu zdejmowana ściana tylna
- Łańcuch energetyczny do delikatnego prowadzenia kabli i węży
- Osłona imaka – przestrzeni roboczej przed wiórami ze zintegrowanym wskaźnikiem położenia, układem chłodzenia oraz dodatkowym panelem sterującym
- Odsprzężone koła ręczne testowane zgodnie z EN 23125
- Dwukanałowy przełącznik obrotów prawo-lewo przetestowany zgodnie z EN 23125
- Przełącznik z obliczeniem cyklu życia testowany zgodnie z EN ISO 13849
- Z urządzeniem zabezpieczającym przed jednoczesnym działaniem mechanizmu spustowego i podajnika
- Precyzyjnie hartowane i szlifowane łoże
- Silnik z hamulcem elektronicznym
- Elektroniczne odcięcie zasilania osi Z
- Trójszczękowy uchwyt tokarski na wyposażeniu standardowym maszyny
- Cyfrowy wskaźnik położenia DPA 32-3
- Duży przelot wrzeciona Ø 80 mm
- Z przetwornicą częstotliwości Siemens SINAMICS G120D dla napędu sterowanego elektronicznie

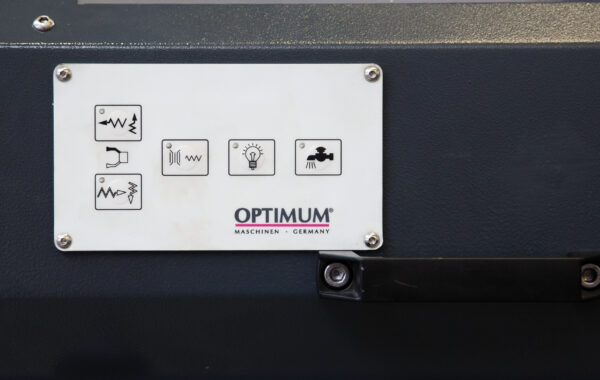

Pulpit sterowniczy:
- Odcięcie napędu posuwu naciśnięciem przycisku
- Napęd wrzeciona
- Światło maszyny
- Płyn chłodzący
Zakres dostawy:
- Narzędzia obsługowe
- Pierwsze napełnianie maszyny olejem
- Uchwyt trójszczękowy, samocentrujący Ø 315 mm Nr. 8
- Głowica imaka stalowego, szybkozmiennego SWH 7-C
- Imak stalowy 32 x 130 Typ D do noży czworokątnych
- Kieł stały MK 5 długi
- Kieł stały MK 5 krótki
- Tuleja redukcyjna MK 7 / MK5
| Dane techniczne: | |
| Napięcie elektryczne: | 400 V / 3 Ph ~50 Hz |
| Moc silnika napędowego S6 60% pracy: | 5,5 kW |
| Wysokość kłów: | 260 mm |
| Rozpiętość w kłach: | 1.600 mm |
| Końcówka wrzeciona (mocowanie uchwytu): | DIN ISO 7022 Nr. 8 |
| Średnica toczenia nad łożem: | 520 mm |
| Prędkość obrotowa wrzeciona: | 12 – 1.800 obr/min |
| Liczba stopni: | 2 x 3 stopnie |
| Stożek wrzeciona: | MK 7 |
| Przelot wrzeciona: | Ø 80 mm |
| Przesuw sań górnych / Przesuw suportu poprzecznego: | 170 mm / 350 mm |
| Posuwy wzdłużne: | 0,05 – 1,5 mm/U (55) |
| Posuwy poprzeczne: | 0,025 – 0,75 mm/U (55) |
| Gwinty Metryczne: | 0,5 – 15 mm/U (55) |
| Wymiary (dł. x szer. x wys.): | 3.016 x 1.270 x 2.217 mm |
| Waga netto: | 1.470 kg |
Wyposażenie dodatkowe:
– Tarcza czołowa bez szczęk Ø 450 mm Camlock Nr. 8 [3442982]
– Uchwyt zaciskowy 5C – Camlock Nr. 8 [3441558]
– Tuleje zaciskowe SPZ – 5C (zestaw 17 szt.) [3441509]
– Noże tokarskie HM 20 mm (zestaw 5 szt.) [3441617]
– Noże tokarskie HM 25 mm (zestaw 5 szt.) [3441623]
– Noże tokarskie HM 20 mm (zestaw 5 szt.) [3441670]
– Noże tokarskie HM 25 mm (zestaw 5 szt.) [3441672]
– Noże tokarskie HM od 8 mm do 20 mm (zestaw 5 szt.) [3441650]
– Nawiertak do nakiełków HSS; 0,75 – 4,5 mm (zestaw 10 szt.) [3203010]
– Podtrzymka ruchoma, zakres 15 – 125 mm do TX 5216 [3438020]
– Podtrzymka stała, zakres 10 – 185 mm do TX 5216 [3438023]
– Podtrzymka stała, zakres 160 – 285 mm do TX 5216 [3438024]
– Kieł obrotowy MK 5 [3440705]
– Kieł obrotowy BISON MK 5 [3451005]
– Kieł obrotowy z wymiennymi końcówkami MK 3 [3440733]
– Blok zaciskowy – zestaw 20-05 [3440654]
– Wibroizolator poziomujący SE 2 [3381016]
– Śruba poziomująca z tłumikiem drgań SE 85 [3352982]
– Odkurzacz specjalny do smarów, wiórów metalowych Cleancraft flexCAT 378 EOT-PRO [7003380]
