Tokarka OptiTurn TX 6222V (400V) [3432467]
157 659,00 zł
193 920,57 zł
Przed dokonaniem zamówienia potwierdź dostępność
(Cena w potwierdzeniu zamówienia nie uwzględnia kosztów transportu)
Pobierz kartę katalogową w PDF

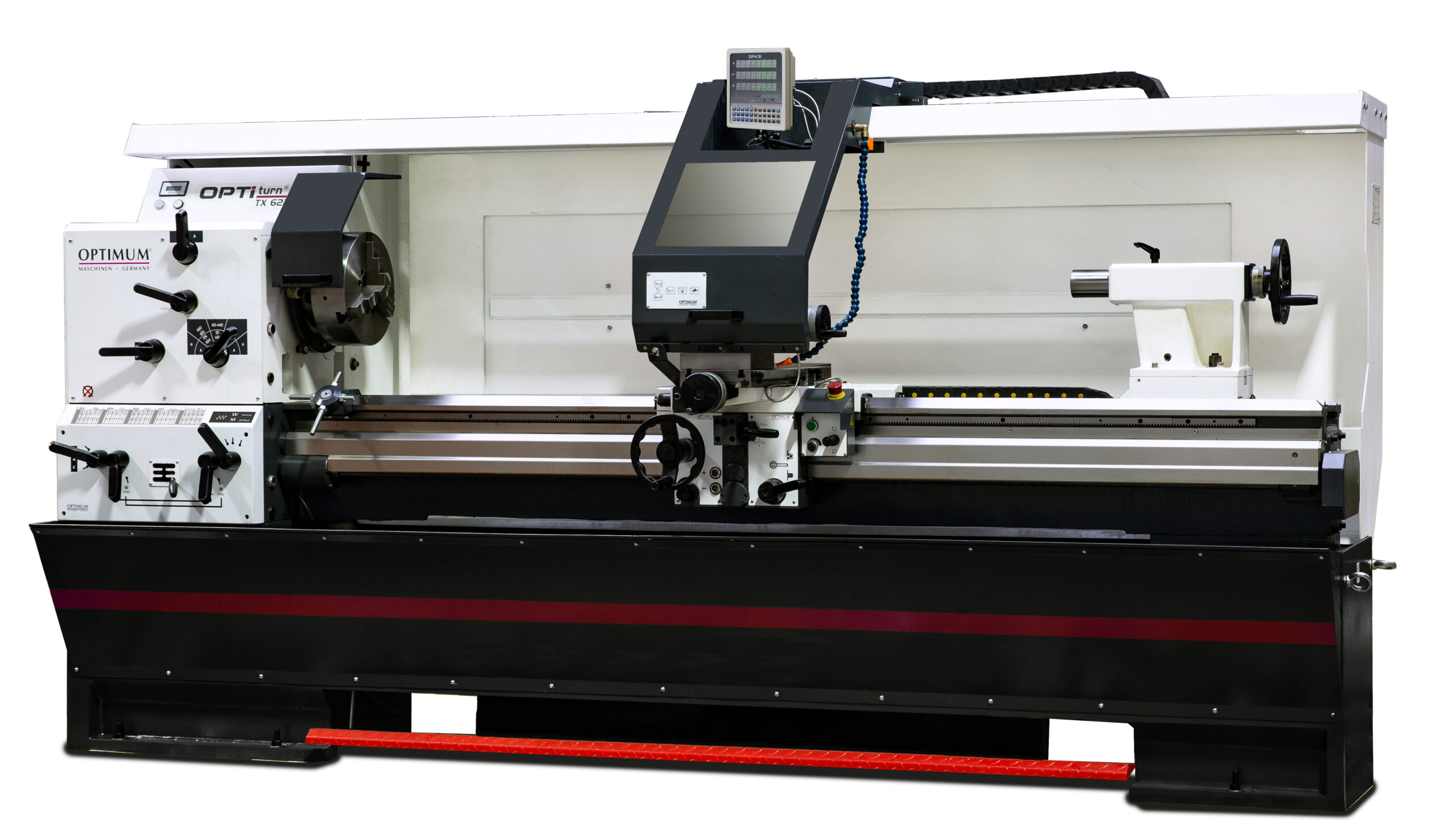

TX 6222V (400V) – Precyzyjna tokarka z cyfrowym wskaźnikiem położenia Newall DP700, szybkozmiennym imakiem stalowym elektronicznie regulowanymi obrotami.
Opis:
- Łoże maszyn i podbudowa z pełnego odlewu wysokogatunkowego żeliwa szarego
- Jednoczęściowa wanna maszyny wykonana ze stali
- Wysoka sztywność obudowy wrzeciennika dzięki mocno żebrowanemu żeliwie 25GG
- We wrzecienniku – hartowane wszystkie koła zębate oraz wałki zamontowane na łożyskach igiełkowych, smarowane w kąpieli olejowej
- Hartowane i szlifowane wrzeciono zapewnia ogromną precyzję i trwałość
- Dzięki doskonałej wydajności cięcia usuwanie wiórów nie stanowi problemu podczas obróbki zgrubnej
- Duża osłona ochronna uchwytu tokarskiego, obracana na pierścieniu prowadzącym
- Łatwa w serwisowaniu zdejmowana ściana tylna
- Łańcuch energetyczny do delikatnego prowadzenia kabli i węży

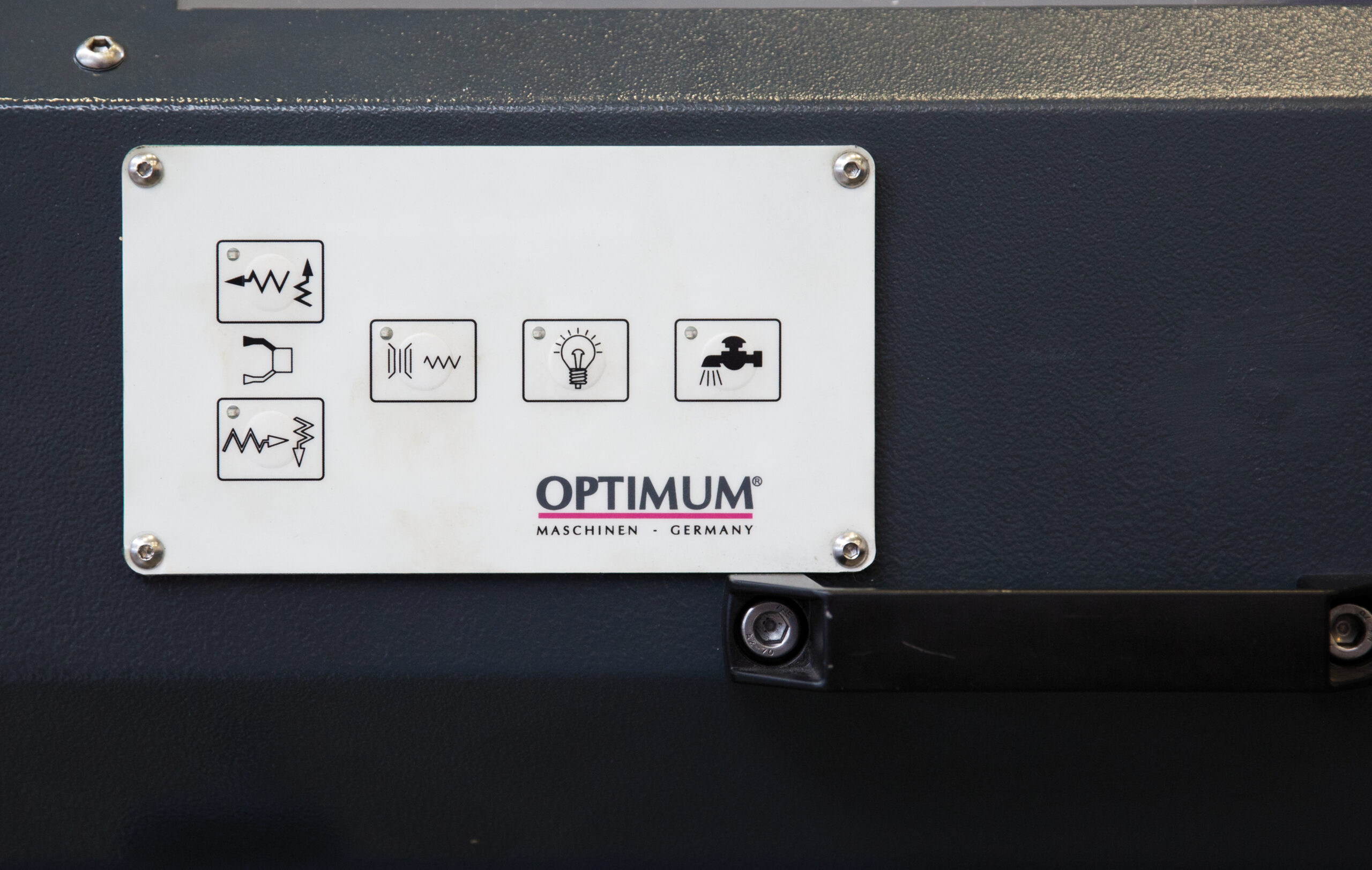

- Osłona imaka – przestrzeni roboczej przed wiórami ze zintegrowanym wskaźnikiem położenia, układem chłodzenia oraz dodatkowym panelem sterującym
- Odsprzężone koła ręczne testowane zgodnie z EN 23125
- Dwukanałowy przełącznik obrotów prawo-lewo przetestowany zgodnie z EN 23125
- Przełącznik z obliczeniem cyklu życia testowany zgodnie z EN ISO 13849
- Z urządzeniem zabezpieczającym przed jednoczesnym działaniem mechanizmu spustowego i podajnika
- Precyzyjnie hartowane i szlifowane łoże
- Silnik z hamulcem elektronicznym
- Elektroniczne odcięcie zasilania osi Z.
- Trójszczękowy uchwyt tokarski na wyposażeniu standardowym maszyny

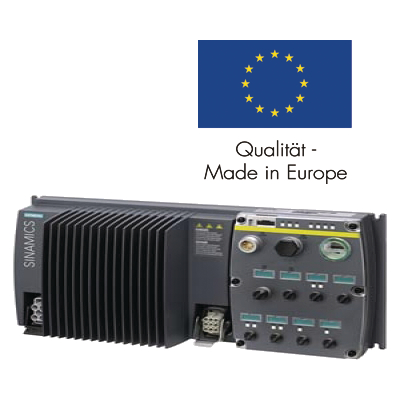

- Z przetwornicą częstotliwości Siemens SINAMICS G120D dla napędu sterowanego elektronicznie
- Duży przelot wrzeciona Ø 105 mm
Cyfrowy wskaźnik położenia DP700 angielskiej firmy Newall:
- Wyraźna redukcja czasów produkcji
- Większa dokładność pracy
- Zmniejsza się współczynnik błędów
- Magnetyczne (prętowe) liniały z głowicami pomiarowymi
Zakres dostawy:
- Narzędzia obsługowe
- Pierwsze napełnianie maszyny olejem
- Uchwyt trójszczękowy, samocentrujący Ø 315 mm Nr. 8
- Głowica imaka stalowego, szybkozmiennego SWH 7-C
- Imak stalowy 32 x 130 Typ D do noży czworokątnych
- Kieł stały MK 5 długi
- Kieł stały MK 5 krótki
- Tuleja redukcyjna Ø 113 mm / MK5
| Dane maszyny: | |
| Napięcie elektryczne: | 400 V / 3 Ph ~50 Hz |
| Całkowita moc zainstalowania: | 12 kW |
| Wrzeciono: | |
| Moc silnika napędowego: | 11 KW |
| Końcówka wrzeciona (mocowanie uchwytu): | Camlock DIN ISO 702-2 nr 8 |
| Przelot wrzeciona: | Ø 80 mm |
| Zakresy robocze: | |
| Wysokość kłów: | 310 mm |
| Rozstaw w kłach: | 2225 mm |
| Maks. średnica toczenia nad łożem: | 620 mm |
| Maks. średnica toczenia nad saniami poprzecznymi: | 425 mm |
| Maks. średnica toczenia po wyjęciu mostka: | 880 mm |
| Szerokość łoża: | 280 mm |
| Zakres prędkości obrotowej: | |
| Prędkość obrotowa wrzeciona: | 14 – 1.800 min-1 |
| Liczba stopni: | 2 x 3 stopni |
| Maksymalne przesuwy: | |
| Przesuw sań górnych: | 165 mm |
| Przesuw suportu poprzecznego: | 355 mm |
| Zakresy posuwów oraz gwintów: | |
| Posuwy wzdłużne: | 0,05- 1,5 mm/obr. |
| Posuwy poprzeczne: | 0,025- 0,75 mm/obr |
| Gwinty metryczne: | 0,5 – 15 mm/obr. |
| Gwinty calowe: | 60-2 Gg/Cal |
| Gwinty Diametarl Pitch: | 4-120 DP |
| Gwinty modułowe: | 0,25 – 7,5 MP |
| Konik: | |
| Mocowanie w tulei konika: | MK 5 |
| Średnica tulei konika: | Ø 72 mm |
| Wysuw tulei konika: | 180 mm |

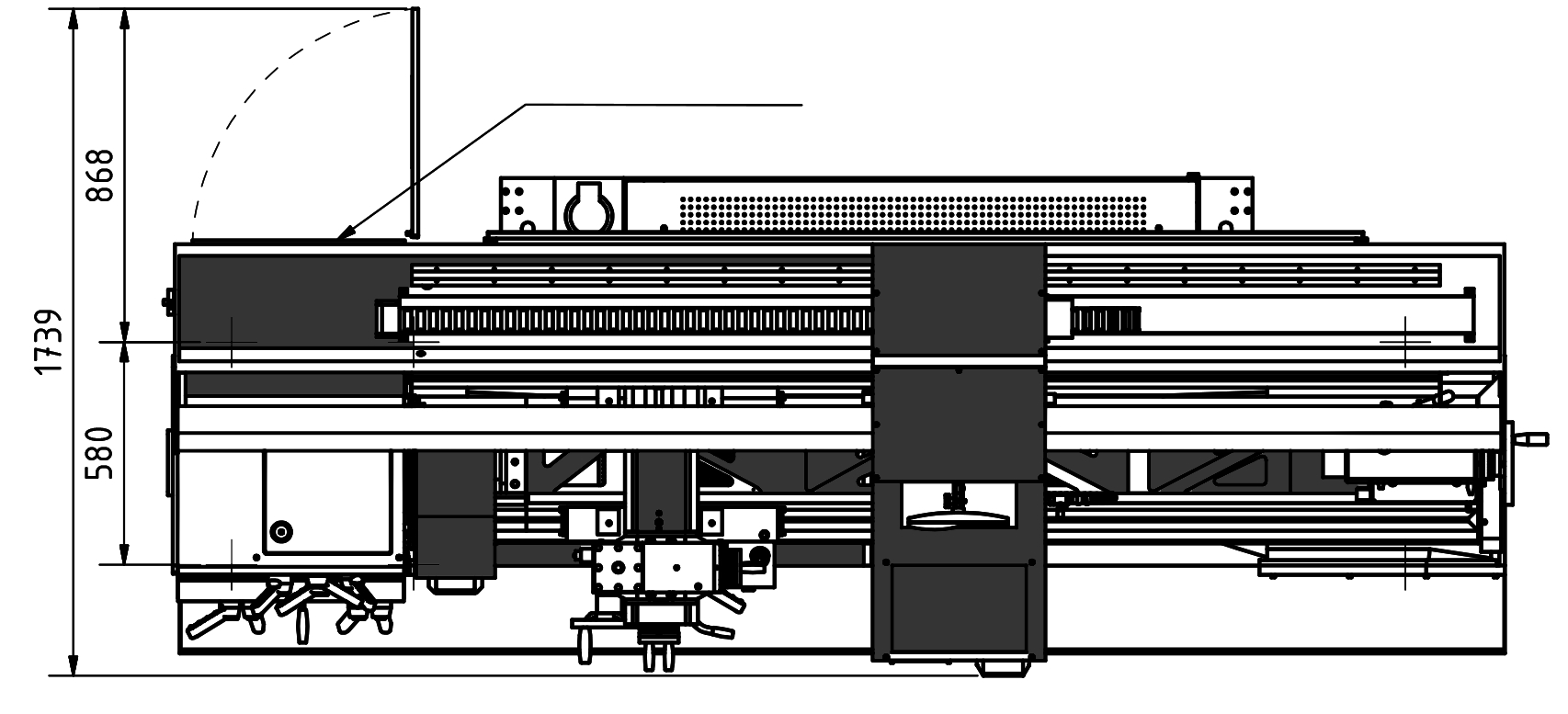

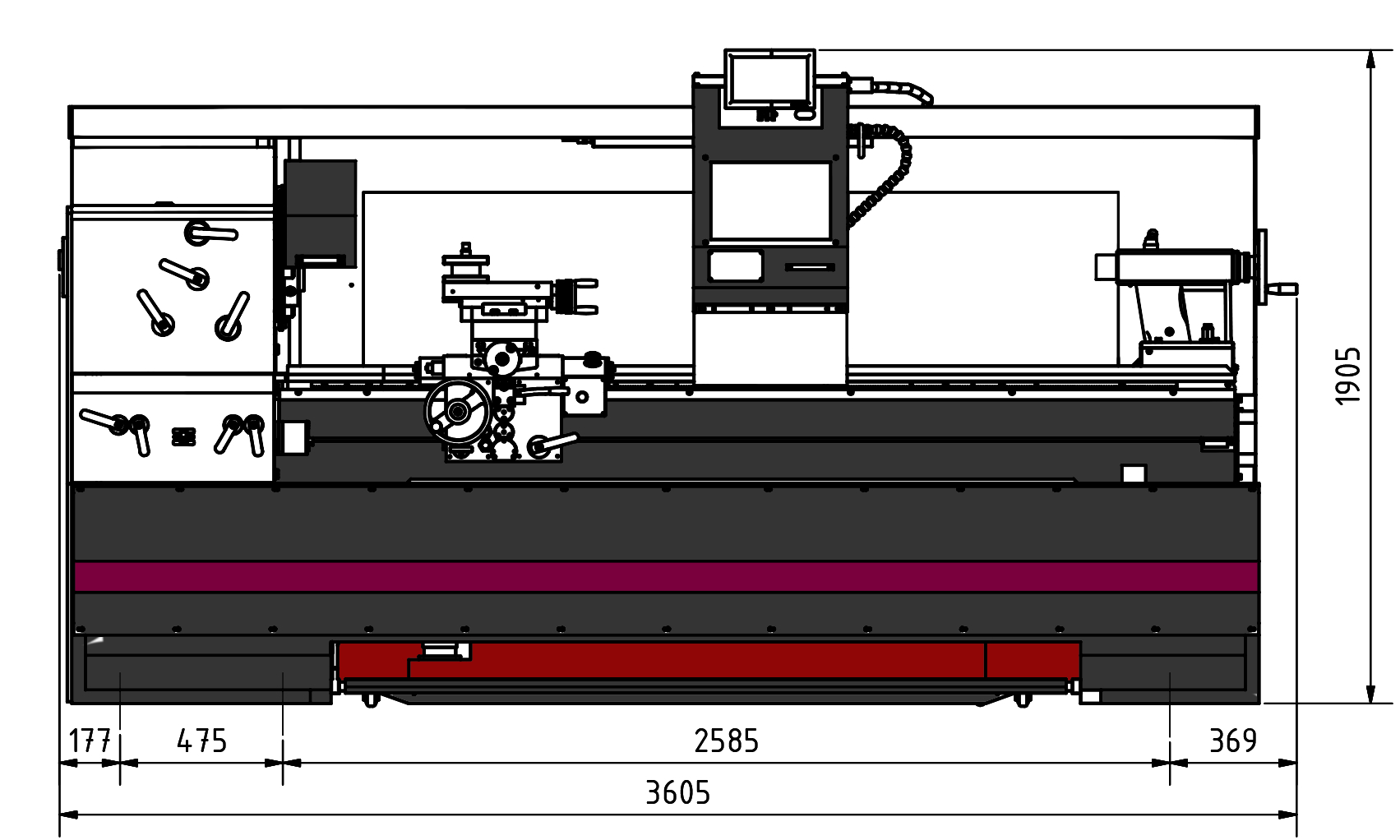

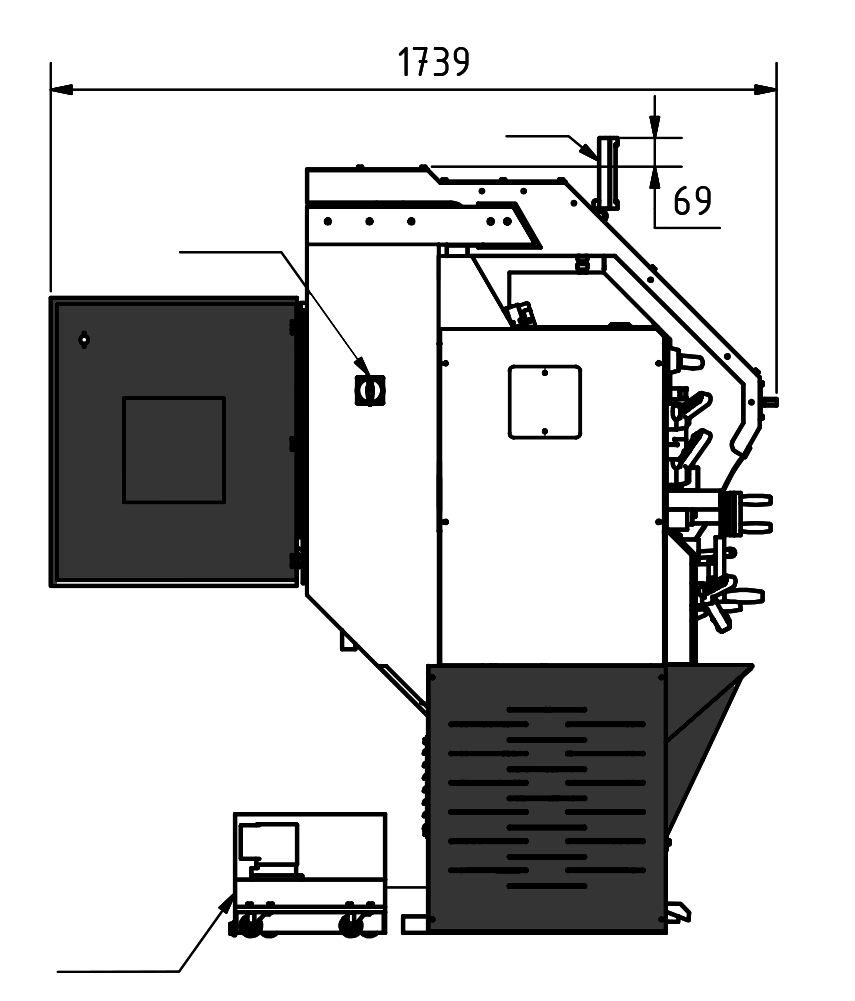

| Wymiary: | |
| Długość: | 3 600 mm |
| Szerokość x wysokość: | 1 200 x 1 830 mm |
| Ciężar netto: | 2.800 kg |
Wyposażenie dodatkowe:
– Uchwyt zaciskowy 5C – Camlock Nr. 8 [3441558]
– Tuleje zaciskowe SPZ – 5C (zestaw 17 szt.) [3441509]
– Tarcza czołowa bez szczęk Ø 450 mm Camlock Nr. 8 [3442982]
– Noże tokarskie HM 25 mm (zestaw 5 szt.) [3441672]
– Noże tokarskie HM 25 mm (zestaw 5 szt.) [3441623]
– Noże tokarskie HM od 8 mm do 20 mm (zestaw 5 szt.) [3441650]
– Nawiertak do nakiełków HSS; 0,75 – 4,5 mm (zestaw 10 szt.) [3203010]
– Kieł obrotowy z wymiennymi końcówkami MK 3 [3440733]
– Kieł obrotowy MK 5 [3440705]
– Kieł obrotowy BISON MK 5 [3451005]
– Śruba poziomująca z tłumikiem drgań SE 85 [3352982]
– Podtrzymka ruchoma, zakres 15 – 125 mm [3438030]
– Podtrzyma stała, zakres 10 – 185 mm [3438033]
– Podtrzymka stała zakres 160 – 285 mm [3438034]
– Blok zaciskowy – zestaw 20-05 [3440654]
